Echo MiaMIDI Recording System аудиоинтерфейс PCI

Echo MiaMIDI является главным конкурентом M-Audio Audiophile 2496 и ESI Juli@. Имеет 8 виртуальных выходов и в системе видится как 4 стереофонических аудио порта. Обладая таким мультиклиентным драйвером, плата позволяет работать с несколькими музыкальными приложениями одновременно. Регулируется уровень сигнала на входах/выходах +4/-10 дБ, поддерживаются форматы до 24-бит 96 кГц. Реальный динамический диапазон — 106 дБ. В панели управления имеется возможность выбора режима работы цифрового интерфейса — S/PDIF или AES/EBU. Драйверы заслуживают высших похвал и очень удобны.

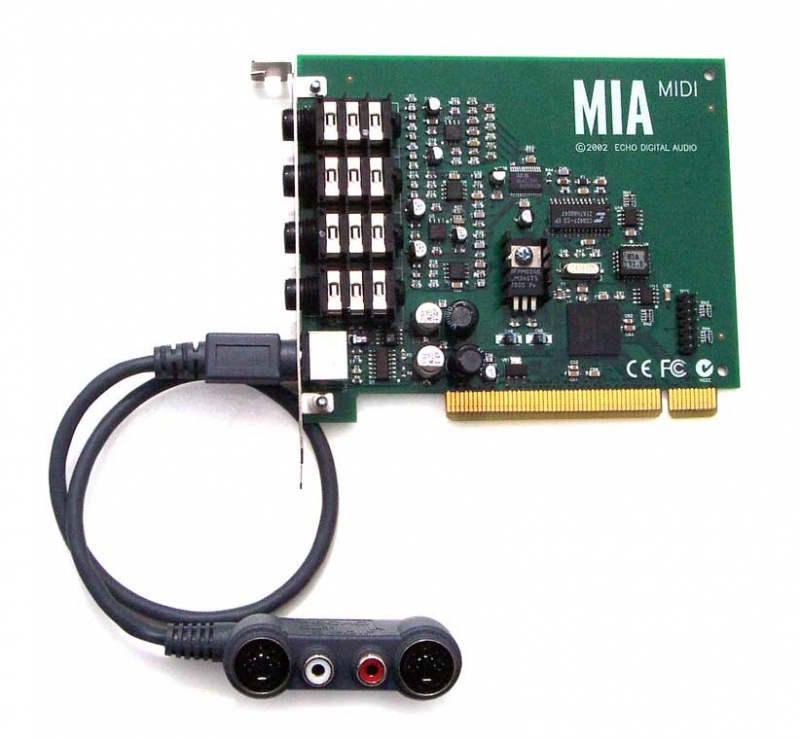

MiaMIDI — новая разработка компании Echo Audio, с первого взгляда представляющая собой обычную плату, имеюшую два балансированных аналоговых входа/выхода, цифровой вход/выход в формате S/PDIF Coaxial и однопортовый MIDI интерфейс. Для работы с программой GigaStudio Mia имеет GSIF драйвер, также представляющий плату в виде четырех стерео устройств, благодаря чему у пользователей появляется возможность применять эффекты, имеющиеся в GigaStudio, поканально.

Спецификация аппаратной части
2 балансных входа ¼«с динамическим диапазоном 106Дб (A-взвешенная)
2 балансных выхода ¼» с динамическим диапазоном 106Дб (A-взвешенная)
MIDI вход/выход
Цифровой коаксиальный S/PDIF выход разрядностью 24 бит
Поддержка полнодюплексных 4-х канальных входов и 4-х канальных выходов
PCI интерфейс: работает с PCI и PCI-X (3.3/5 volt)
+4dBu или -10dBv аналоговый вход/выход на каждый аналоговый канал

Спецификация программной части
Панель для мониторинга, замерения и установки уровней
Встроенный цифровой микшер обеспечивает мониторинг с нулевой задержкой
Драйверы для ОС Windows 95/98/Me/2000/XP и Macintosh OS 8/9/X (Jaguar, Panther & Tiger)
Поддержка WDM, ASIO и GSIF
8 «виртуальных выходов»
Драйверы со сверхнизкой задержкой
Совместимость со всеми популярными устройствами записи

Аналоговый вход
2 балансных TRS соединителя
Принимает небалансные сигналы
Частотный диапазон: 15Гц-22кГц, ±0.25 Дб диаграмма
Линейность: -120dBFS-0dBFS, ±1 Дб диаграмма
Динамический диапазон: 106 Дб A-взвешенный
THD+n: << 0.0025%, 20Гц-22кГц, A-взвешенный диаграмма
Взаимное влияние каналов: << 0.0015% диаграмма
Номинальный входной уровень: +4dBu или -10dBV (возможность реконфигурирования )
Максимальный входной уровень: +18dBu или +4dBV (возможность реконфигурирования )
Входное сопротивление: 10кОм

Аналоговый выход
2 балансных TRS коннектора
Принимает небалансные сигналы
Частотный диапазон: 15Гц-22кГц, ±0.25Дб
Линейность: -110dBFS-0dBFS, ±0.8Дб
Динамический диапазон: 106dB, A-взвешенный
THD+n: << 0.0035%, 20Гц-22кГц, A-взвешенный
Взаимное влияние каналов: << 0.0015%
Номинальный выходной уровень: +4dBu или -10dBV (программно-конфигурируемый)
Максимальный выходной уровень: +18dBu или +4dBV (программно-конфигурируемый)

Основные характеристики конвертора
Конвертация с передискретизацией 128x
Разрядность 24 бит
Поддержка различных уровней сэмплирования: 32k, 44.1k, 48k, 88.2k, 96k

S/PDIF цифровой вход/выход
Разрядность до 24 бит
Коаксиальный соединитель
Переключение режима пользовательский/профессиональный
Поддержка частоты сэмплирования 44.1кГц, 48кГц и 96кГц

Цифровая синхронизация
S/PDIF вход/выход

MIDI
MIDI вход
MIDI выход

Главное
Встроенный Motorola DSP с разрядностью 24-бит для микширования и мониторинга

Хост интерфейс
PCI хост-интерфейс
