EDIROL UA-101 звуковая карта

CAKEWALK UA-101 – это USB 2.0 аудио интерфейс 24 бита 192 кГц на 10 входов и 10 выходов, предназначенный для многоканальной компьютерной записи.

Модель размещена в компактном корпусе в половину рэковой единицы. В комплект входит Cakewalk SONAR LE.

• Одновременный поток 10 входов и 10 выходов 24бита/96 кГц.
• Исключительная чистота звука с 40-битной внутренней обработкой
• Полный дуплекс 6 входных и 6 выходных каналов при работе в режиме 24 бита 192 кГц.
• Два микрофонных предусилителя профессионального качества.
• Встроенный аналоговый литимер и индикатор лимитера
• Гибкая коммутация с большим количеством входов и выходов; возможность автономной работы без компьютера в качестве микшера и маршрутизатора
• Балансные входы и выходы
• Уровень входного сигнала может быть установлен +4 или –10 дБ (для входов 3/4, 5/6, 7/8, не оборудованных микрофонным предусилителем)
•  Цифровой оптический входной и выходной порт S/PDIF с индикатором синхронизации
• Вход и выход MIDI
• Прямой мониторинг с нулевой латентностью
• Мощный драйвер с низкой латентностью с поддержкой WDM/ASIO 2.0
• Встроенный микшер и маршрутизатор, управляемый с программной Панели Управления, сохраняющий установки в автономном режиме (без компьютера).
• Выбор режима с помощью специального переключателя: Hi-SPEED (USB 2.0) или Full-SPEED (USB 1.1)
• Передача MIDI с минимальной задержкой с помощью технологии FPT
• Твердый металлический корпус размером в половину рэковой единицы.

Подробности

10 входов и 10 выходов; оцифровка до 24 бита 192 кгц Вы можете записывать и прослушивать до 10 каналов одновременно при работе с аудио 24 бита 96 кГц, что дает огромные возможности для студийного музыканта. Или же Вы можете записывать и воспроизводить до 6 каналов одновременно при частоте дискретизации 192 кГц с разрядностью 24 бита.

 * Некоторые компьютеры не смогут реализовать весь потенциал, который предоставляет CAKEWALK UA-101 в силу недостаточной производительности.

Исключительное качество аудио при 40-битной внутренней обработке

CAKEWALK UA-101 используется лучшие аналоговые компоненты, которые в полной мере соответствуют высочайшим профессиональным требованиям. Два профессиональныъ микрофонных предусилителя CAKEWALK UA-101 – это студийный звукозаписывающий центр с микрофонными предусилителями, обеспечивающими очень ясный звук. 2 входных комбинированных разъема XLR-TRS позволяют включить фантомное питание. Встроенный индикатор состоит из 5 светодиодов, что позволяет установить необходимый уровень записи.

Встроенный аналоговый лимитер и индикатор уровня

Благодаря встроенному аналоговому микшеру CAKEWALK UA-101 допускает боле е свободно относиться к установке уровня записи. Лимитер исключит искажения сигнала при превышении значения 0 дБ. Таким образом, высококачественные записи с широким динамическим диапазоном могут быть сделаны в обстановке живого концерта без боязни потерять фрагмент вследствие резкого перепада громкости. Входной уровень +4 или –10 dBu для входов 3/4б 5/6 и 7/8, а также балансные выходы Со своим встроенным источником питания CAKEWALK UA-101 предлагает балансные входы с переключаемой чувствительностью +4 или –10 dBu, балансные выходы (порты 1 – 8), а также балансный выход для монитора Monitor Out (L/R) на задней панели.

Широкий выбор коммутационных возможностей

Помимо перечисленных выше входов и выходов CAKEWALK UA-101 содержит также пару входов на комбинированных разъемах с возможностью подачи фантомного питания, возможность прямого включения гитары во вход Hi-Z, 6 балансных входов на стереоджеках 1/4 дюйма, 10 балансных выходов на стереоджеках 1/4 дюйма, оптический цифровой вход и выход S/PDIF на передней панели, выход для наушников и порты MIDI IN и MIDI OUT.

Прямой мониторинг с нулевой латентностью CAKEWALK UA-101 обеспечивает управление прямым мониторингом прямо с передней панели, позволяя напрямую услышать, какие сигналы пишутся в компьютер без прослушивания через программу. Функция прямого мониторинга напрямую соединяет входы с мониторным выходом. Это позволяет экономить производительность процессора в таких ресурсоемких задачах, как запись и обработка многоканального аудио.

Переключатель выбора режима Hi-SPEED/Full SPEED

На задней панели CAKEWALK UA-101 содержится переключатель режима Hi-SPEED (480 Mbps, USB 2.0) или Full-SPEED (12 Mbps, USB 1.1). В режиме Hi-Speed CAKEWALK UA-101 достигает максимума своих спецификаций, позволяя работать в качестве многоканального аудиоинтерфейса. В режиме Full-Speed CAKEWALK UA-101 работает в качестве двуканального аудиоинтерфейса 24 бита/96 кГц. Этот режим совместим с CoreAudio в системе Mac OS X, ASIO 2.0 в системе Mac OS 9, и WDM/ASIO2.0 в системе Windows в большинстве приложений с низкой латентностью.

Передача MIDI с низкой латентностью благодаря технологии FTP Обработка MIDI в CAKEWALK UA-101 осуществляется с помощью технологии FTP (Fast Processing Technology of MIDI transmission). Эта технология не зависит от приложения, которое Вы используете. Она просто обеспечивает стабильную и высокоскоростную работу с MIDI.

Прочный металлический корпус размером в половину рэковой единицы CAKEWALK UA-101 вмещает все последние технологические наработки EDIROL в компактный прочный корпус размером всего в половину рэка.

Спецификация:

Число каналов 44.1/48/88.2/96 кГц.

Запись: 10 каналов.

Воспроизведение: 10 каналов.

Полный дуплекс. 192 кГц. Запись: 6 каналов. Воспроизведение: 6 каналов.

Полный дуплекс. * Некоторые компьютеры не смогут обеспечить требуемую производительность.

Обработка сигнала

Разрядность компьютерного интерфейса: 24 бит

Разрядность цифрово-аналогового и аналогово-цифрового преобразования: 24 бита

Частота дискретизации

Цифровой выход: 44.1/48/88.2/96 кГц

Цифровой вход: 44.1/48/88.2/96 кГц

Цифрово-аналоговое и аналогово-цифровое преобразование: 44.1/48/88.2/192 кГц

Частотный диапазон

При частоте дискретизации 96.0 кГц: от 20 Гц до 40 кГц (+1 дБ/-1 дБ)

При частоте дискретизации 88.2 кГц: от 20 Гц до 40 кГц (+1 дБ/-1 дБ)

При частоте дискретизации 48.0 кГц: от 20 Гц до 22 кГц (+1 дБ/-1 дБ)

При частоте дискретизации 44.1 кГц: от 20 Гц до 20 кГц (+1 дБ/-1 дБ)

Номинальный входной уровень

Входные разъемы 1-2 на передней панели (тип XLR): от –50 до –10 dBu

Входные разъемы 1-2 на передней панели (джеки 1/4 дюйма): от –35 до +4 dBu

Входные разъемы 3-8 на задней панели (балансные джеки 1/4 дюйма): от –10 до +4 dBu

Номинальный выходной уровень

Выходные разъемы 1 – 8: +4 dBu (балансные)

Остаточные шумы: Для выходов 1-2: -98 dBu (во входы включены заглушки 1 кОм, общая громкость MAIN VOLUME: 0 dB, чувствительность по входу INPUT SENS: +4 dBu, DIRECT MONITOR VOLUME: 0 dB)

Соотношение сигнал/шум по выходу 107 дб; по входу 101 дБ Интерфейс USB 2.0 или USB 1.1

Цифровые входы и выходы Digital: оптический (IEC60958) MIDI IN/OUT

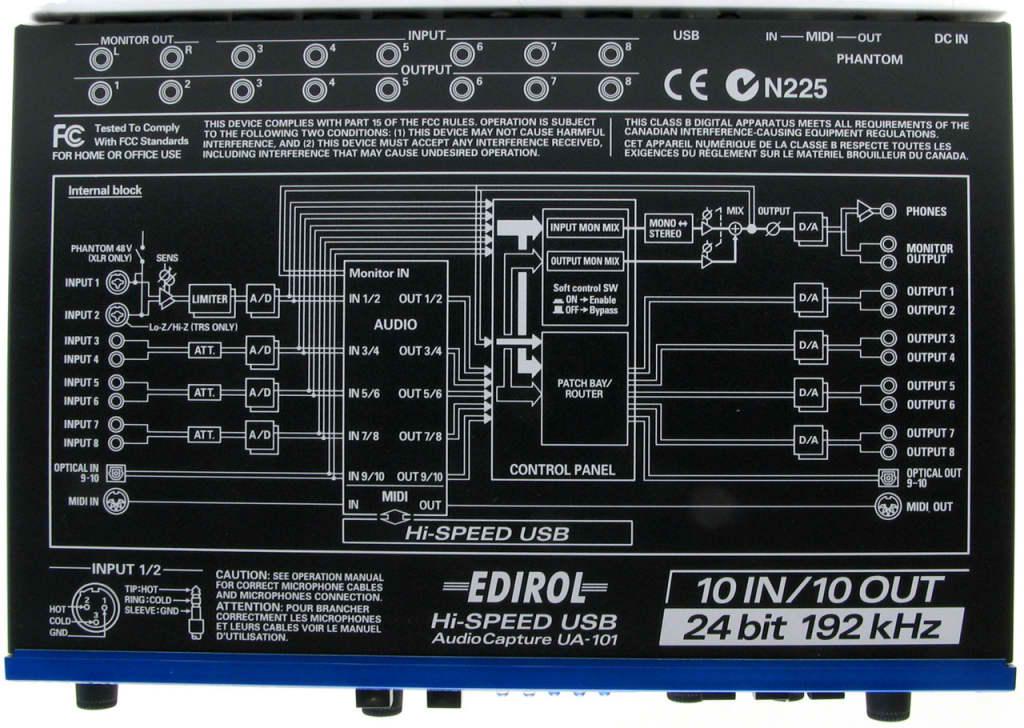

Коммутация:

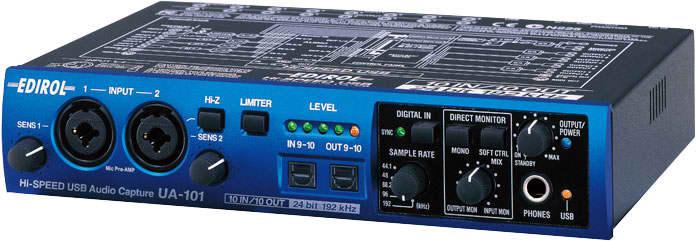

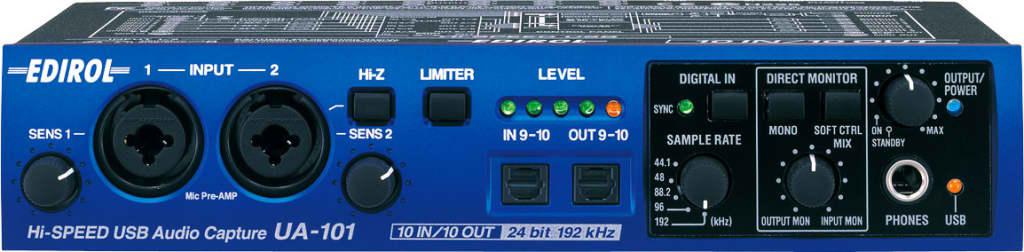

Передняя панель: Входные комбинированные разъемы 1–2 (XLR/TRS) разъемы XLR (балансный сигнал с возможностью подачи фантомного питания +48 В) 1/4-дюймовый разъем TRS (балансный сигнал)* Входной разъем 2 переключается в высокоомный режим (Hi-Z) для прямого включения гитары или баса. Цифровой входной разъем Digital In (оптический) Цифровой выход Digital Out (оптический) Разъем для наушников (стереофонический 1/4-дюймовый разъем)

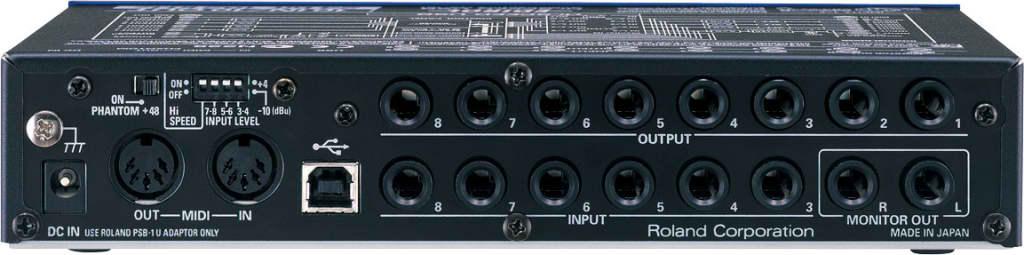

Задняя панель: входные разъемы 3-8 – 1/4-дюймовый джек TRS, балансный Выходные разъемы 1–8: 1/4-дюймовый джек, балансный Разъемы MIDI: (In, Out) Разъем USB

Питание: От адаптера 9В.

Потребляемый ток: 1000 мА

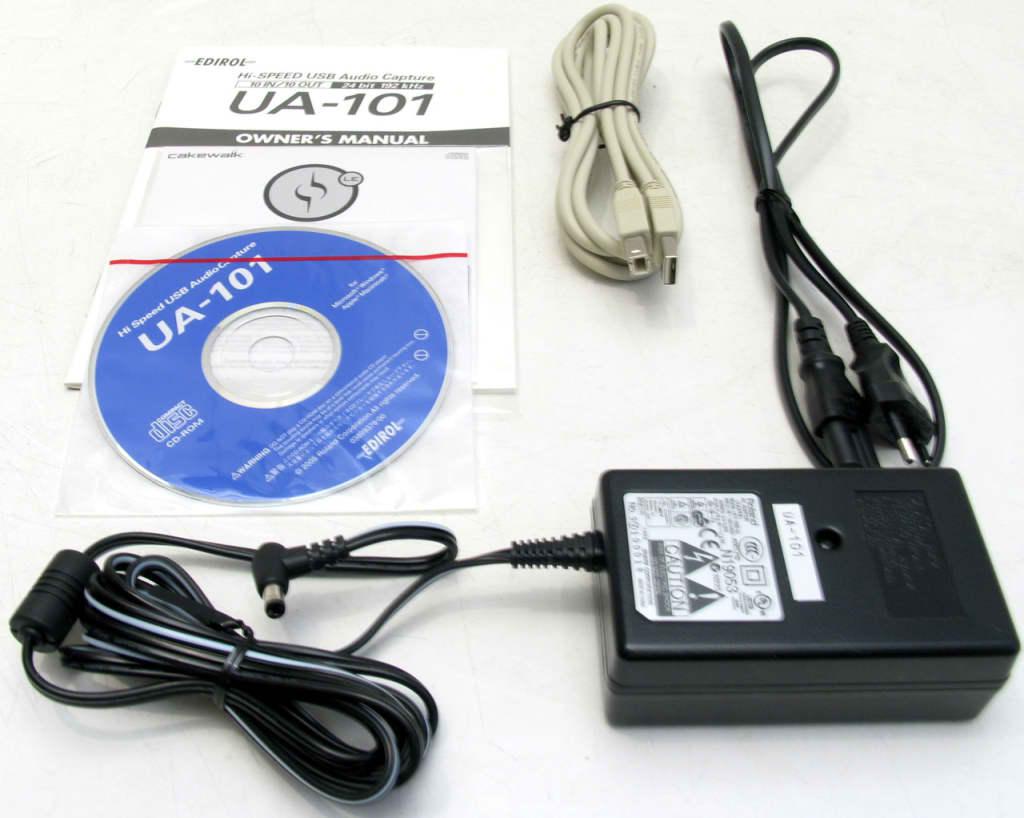

В комплекте: Руководство пользователя, компакт-диск с драйвером, адаптер питания, кабель USB 2.0(A-B).

Размеры и вес:

Ширина – 218 мм

Глубина – 159,1 мм

Высота – 45,1 мм

Вес – 1,15 кг.
