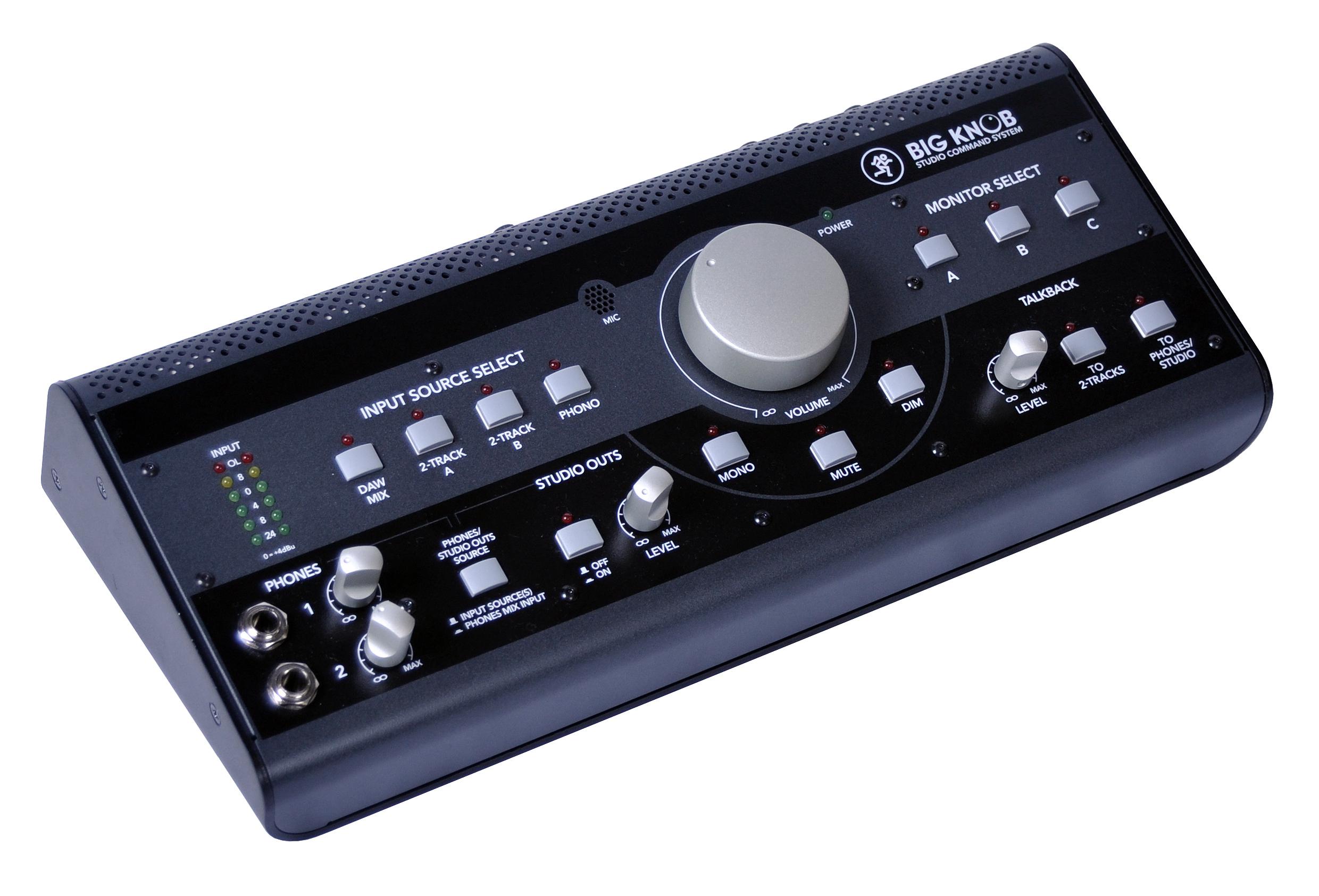

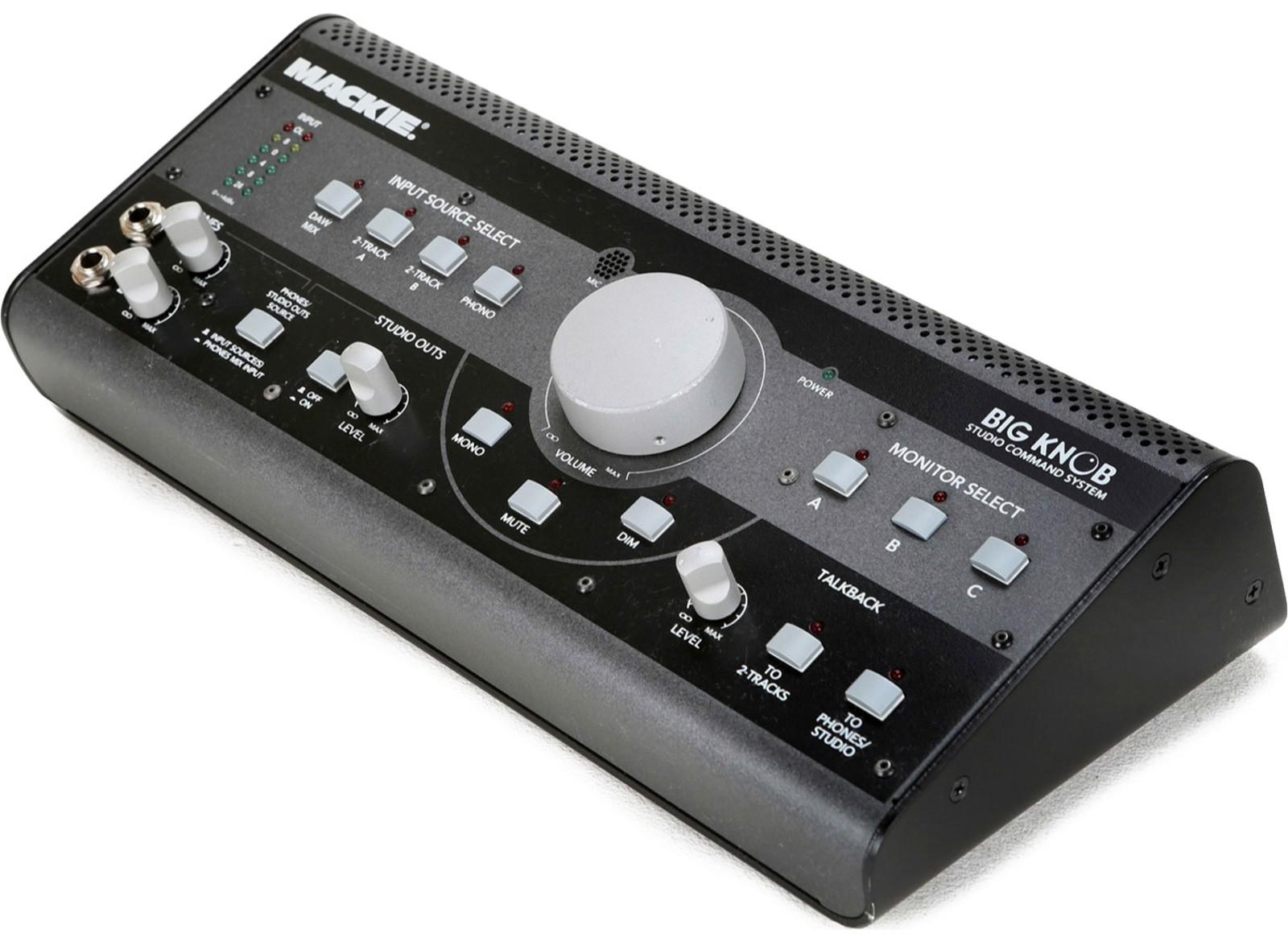

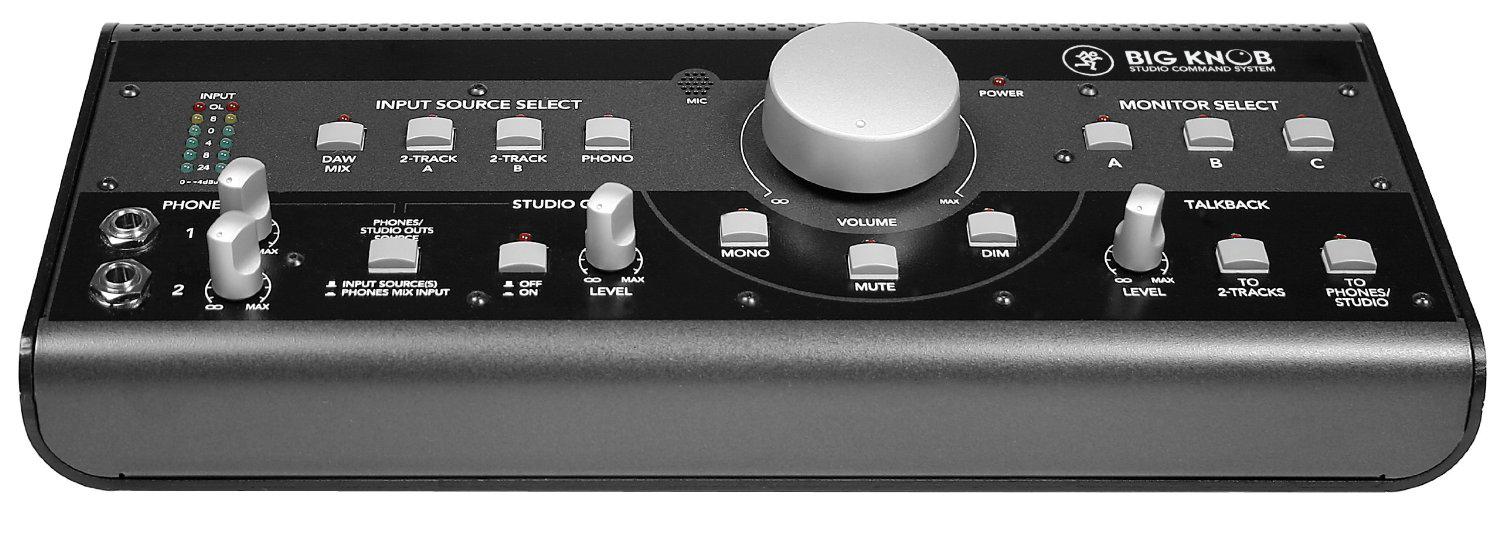

Mackie Big Knob переключатель мониторных линий

Контроллер-селектор MACKIE Big Knob используется как "Стандарт" в профессиональных студиях звукозаписи.

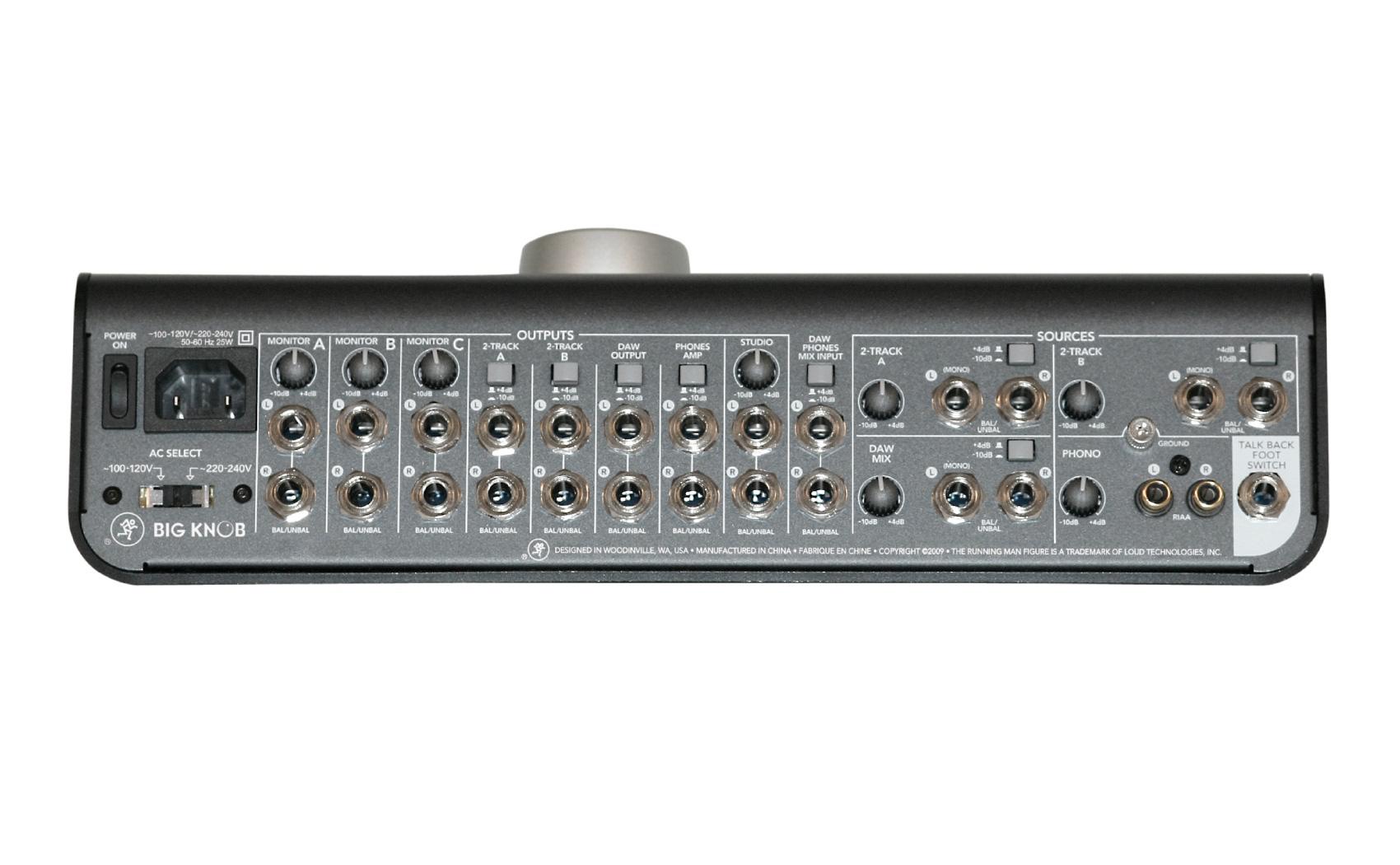

Основное назначение контроллера Big Knob, это комфортное, многофункциональное управление студийными мониторами и многими другими функциями включая функцию двусторонней связи. Устройство создано специально для того, что бы пользователи могли быстрое производить переключение между несколькими комплектами студийных мониторов. Для этой цели на задней панели контроллера находится комплект из нескольких пар коммутационных разъёмов. Неважно, сколько типов студийных мониторов используется при мастеринге музыкального трека, контроллер Big Knob позволит Вам с легкостью осуществлять быстрые переключения между подключёнными акустическими системами и четырьмя различными стереоисточниками. В дополнение к этому устройство может производить посылы выбранного звукового сигнала в наушники музыкантов. Благодаря качественным компонентам уровня hi-end, профессиональным комплектующим электроники и прочному корпусу, контроллер-селектор Big Knob прекрасно впишется в работу профессиональной студии звукозаписи!

• Оригинальный, современный дизайн контроллера разработан с учетом современных требования профессиональной студии звукозаписи.
• Многофункциональное настольное устройство для регулировки уровня громкости звучания мониторов.
• Контроллер дает возможность производить быстрое переключение между тремя акустическими системами и четырьмя стереоисточниками сигнала.
• Блок двусторонней связи для взаимодействия с музыкантами в режиме реального времени.

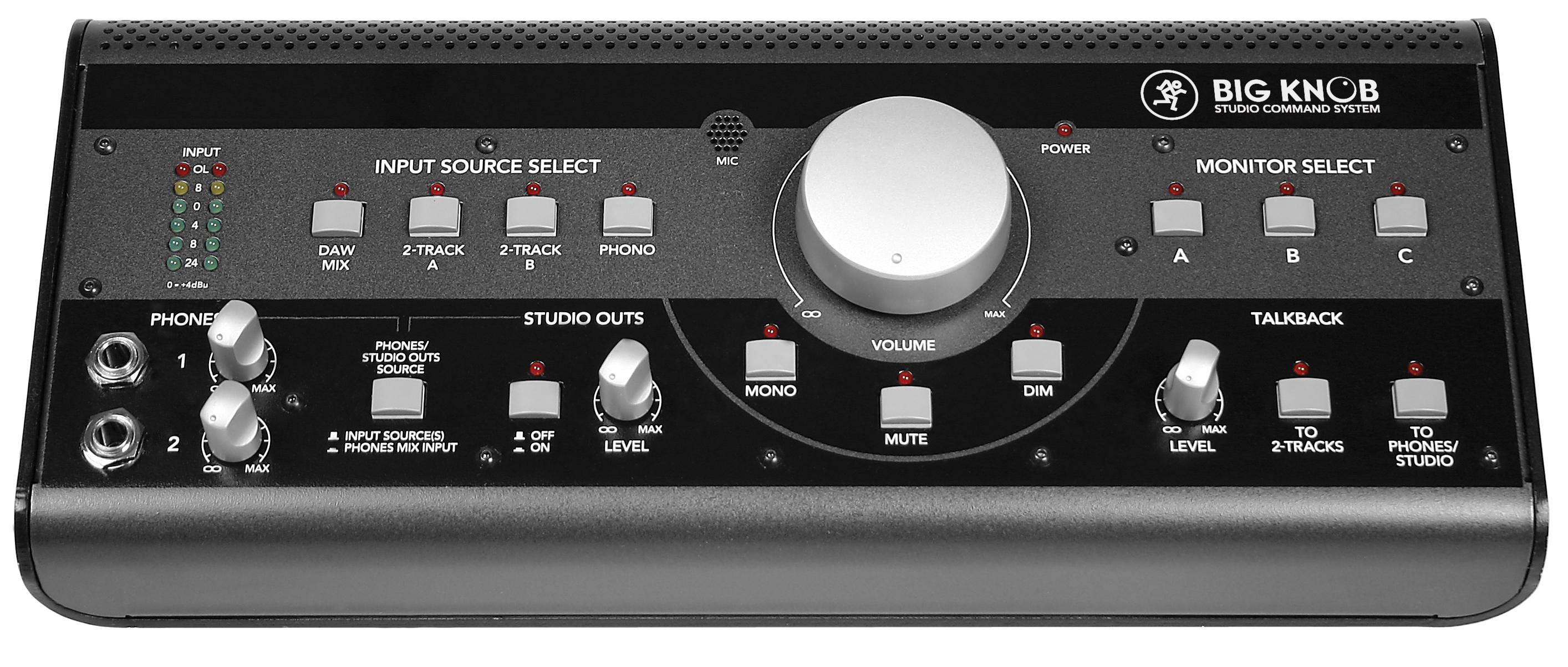

• Большая удобная ручка настройки громкости с плавным, мягким ходом на фронтальной панели контроллера.
• Тихое переключение между тремя комплектами мониторов за счет уникальной схемы электронных компонентов устройства.
• Чувствительный интегрированный микрофон для полноценной двусторонней связи и общения с музыкантами.
• Три полностью автономных стереофонических входных канала и дополнительный вход общего микса звукового сигнала (Mix).
• Двойные стереовыходы для подключения наушников с автономной шиной настройки звукового микса в наушниках.
• Интегрированный предусилитель звукоснимателя для коммутации совместимых электропроигрывателей.
• Прочная конструкция корпуса контроллера гарантирует продолжительный период эксплуатации даже в самых экстремальных условиях.
• Качество всех компонентов устройства от известного производителя Америки, компании Mackie.

Спецификация:

Частотная характеристика
 Линейные входы и выходы
+0, -1 дБ, 10 Гц до 50 Гц
+0, -3 дБ,  от 5 Гц до 100 кГц.
RIAA  девиация эквализации (Phono Input)
+ 0.5  дБ от 20 Гц до 20 кГц
Искажение (THD & IMD)
 От линейных входов к линейным выходам ( единичное
усиление)
> 0.015%, 20 Гц до 20 кГц @ +4dBu
RIAA  вход,  номинальный коэффициент усиления
> 0.015%, 20 Гц до 20 кГц @ +4dBu
Уровень шума
(29 кГц полоса пропускания, +4 дБ установка уровня,
150 Ом источник)
 единичное усиление,  с назначенными DAW, 2track A,
2 Track B
-86 dBu  максимум ( все выходы)
 Выходы Monitor A, B,C. Studio Output, DAW, 2-Track A,
2-Track B  Выходы
обычно -90dBu.
Phono Input ( номинальное усиление 41.6 дБ на 1  кГц, входы закорочены)
-71dBu  максимум ( все выходы)
 Эквивалентный шум входа (EIN)
0.89mV/-119 dBu  максимум

Динамический диапазон
 Линейные входы
112  дБ минимум
Phono  входы
93 дБ минимум
коэффициент подавления общего режима
( от 20 Гц до 20 кГц и установке уровня +4 дБ)
34  дБ минимум
40 дБ обычно

Перекрестные помехи
 Смежные входы
90 дБ на 1 кГц
Левый на правый /  правый на левый
70 дБ на 1 кГц
Мьютированный /  уровень выключен
90 дБ на 1 кГц

Диапазон подстройки
 Подстройка входа ( центральная фиксация)
+ 10 дБ
Подстройка выхода
-14 дБ до 0  дБ
Dim  переключатель
0 дБ / -20 дБ

Номинальный коэффициент усиления по входам
 Линейные входы ( установка уровня +4 дБ)
+4dBu/+28 dBu ( номинальный /  максимальный)
 Линейные входы ( установка уровня -10 дБ)
-10dBu/+14 dBu ( номинальный /  максимальный)
 Входы RIAA ( на 1 кГц,  номинальное усиление)
5 мВ / 79 мВ ( номинальный /  максимальный)
Напряжение номинальной выходной мощности
 Все линейные выходы ( установка уровня +4 дБ)
+4dBu/+22 dBu ( номинальный /  максимальный)
 Все линейные выходы ( установка уровня -10 дБ)
-10dBu/+8 dBu ( номинальный /  максимальный)

Максимальный коэффициент усиления по выходам
DAW, 2-Track, 2-Tack B входы на:
 Выходы Monitor A,B,C 34  дБ
DAW, 2-Track A, 2-Track B, Phones Amp  выходы 24  дБ
Studio Output 34  дБ
Выходы Phones 1 и 2 34  дБ (  выход нагруженный на 100  кОм)
DAW Phone Mix вход на:
 Выходы Phones Amp 14  дБ
Studio Output 24  дБ
Выходы Phones 1 и 2: 24  дБ (  выход нагруженный на 100  кОм)

Phono Входы на 1кГц на:
Выходы Monitor A, B,C: 67.8  дБ
DAW, 2-Track A, 2-Track B, Phones Amp  выходы: 57.8 дБ
Studio Output: 67.8  дБ
Выходы Phones 1 и 2: 7.8  дБ (  выход нагруженный на 100  кОм)

Импеданс входа
 Линейный вход
24 кОм сбалансированный
12 кОм несбалансированный
Phono  вход
47  кОм II 220pF

Импеданс выхода
Линейный выход
300Ом сбалансированный
150Ом несбалансированный
Выход головных телефонов
150Ом

Измерители входа VU
 6 сегментов  (OL, +8дБ , 0дБ , -4дБ , -24дБ )
Секция двухсторонней связи
Диапазон автоматической регулировки усиления  (AGC)
+ 15 дБ
Номинальный уровень выхода
 +4дБ u (установка уровня выхода  +4дБ )
Диапазон уровня выхода
от  off до  +10дБ
Номинальная чувствительность микрофонного входа
 80дБ  SPL

Требования по питанию
Россия 240 Вольт , 50Гц

Потребляемая мощность
25 Ватт

Габариты и Вес
Высота - 89 мм
Ширина - 343 мм
Глубина - 150 мм
Вес - 1.6 кг
