Roland M-400 V-MIXER редкостное Га...но для S-4000

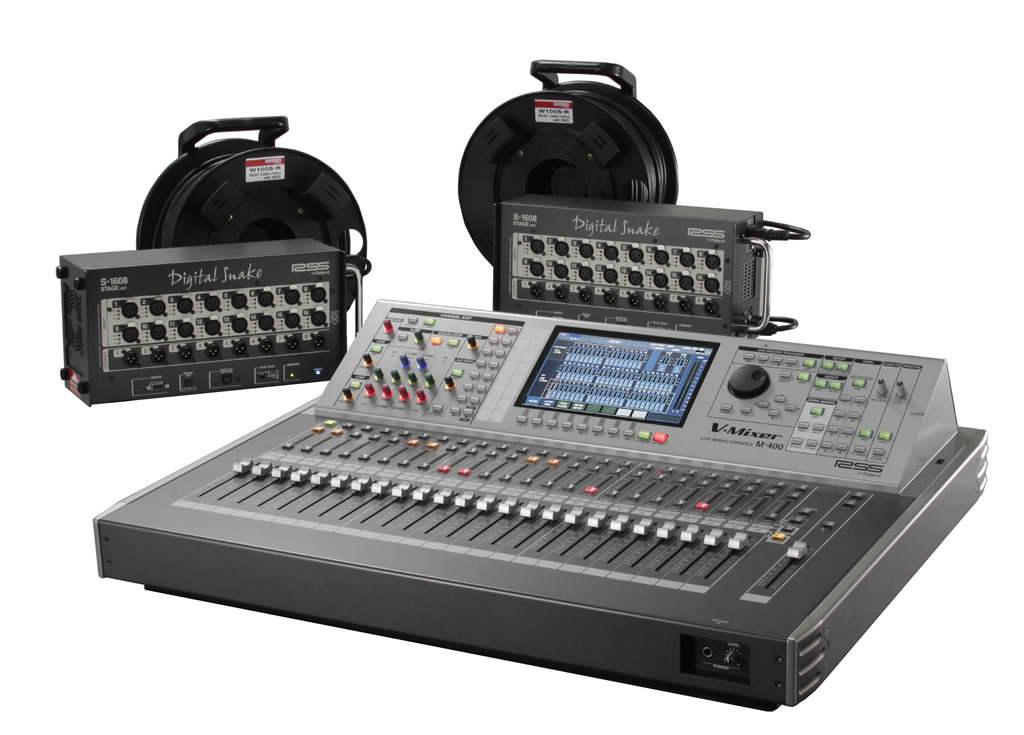

Roland продолжает развивать систему цифровой подачи сигнала от сцены и цифрового микширования. Система V-Mixing использует протокол Roland REAC (Roland Ethernet Audio Communication) для передачи цифрового аудио сигнала от высококачественных микрофонных предусилителей на сцене к микшерной консоли. Цифровая микшерная консоль M-400 естественно дополняет систему микширования. Система V-Mixing - это следующее поколение сценических технологий.

• Отличное качество звука
• Простая и быстрая инсталляция и подключение
• Простота работы
• Возможно расширение для концертной многоканальной записи, вещания, и т.д.

Отличное качество звука

Сценический блок содержит высококачественные микрофонные предусилители на каждый канал и 24-битные преобразователи. Сигнал со сцены подается на пульт M-400 по обычному кабелю Ethernet в цифровом формате с помощью протокола REAC (Roland Ethernet Audio Communication). Так как система оперирует только с цифровыми данными, сигнал со сцены к пульту M-400 и обратно на сценические мониторы подается без какой-либо потери качества.

Простота инсталляции и подключения

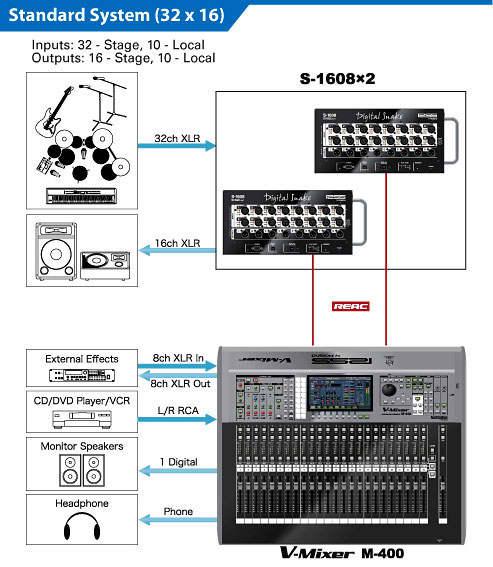

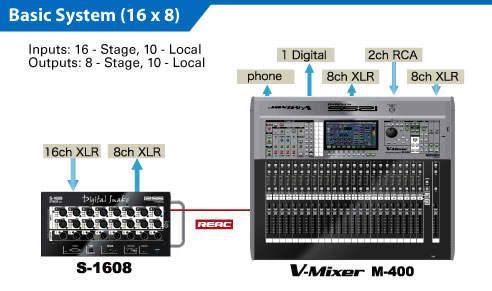

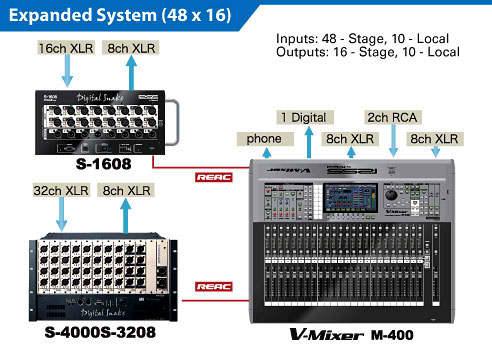

Для подключения сценический модуль нужно подключить к микшерной консоли с помощью одного кабеля Ethernet. Такая цифровая связь полностью исключает взаимные наводки и фон, характерные для аналоговых цепей. Просто подключите кабелем Cat5e (кабель Ethernet с упрочненной конструкцией разъема) сценический модуль с консолью, и система работает! Простейшая схема подключения M-400 к сценическому модулю Простейшая схема подключения M-400 к сценической коробке показана на рисунке ниже.

Удобства работы

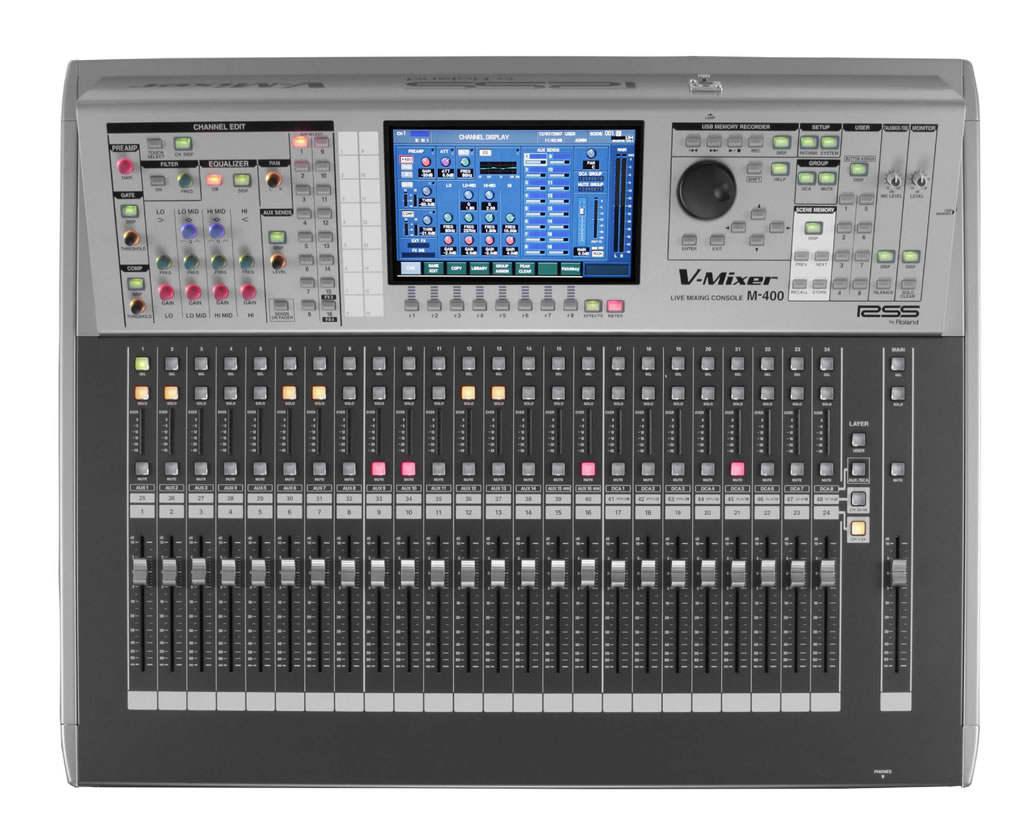

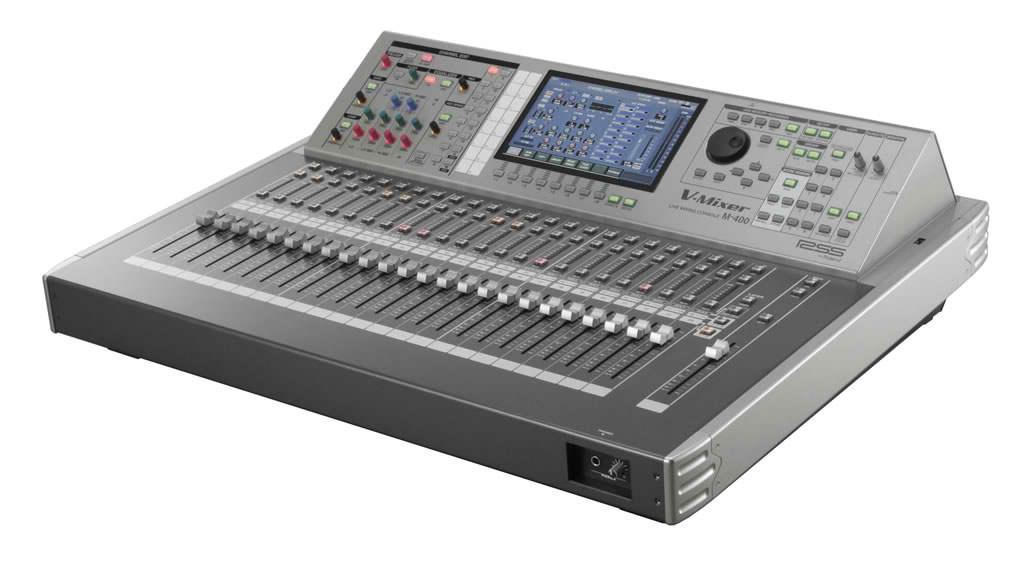

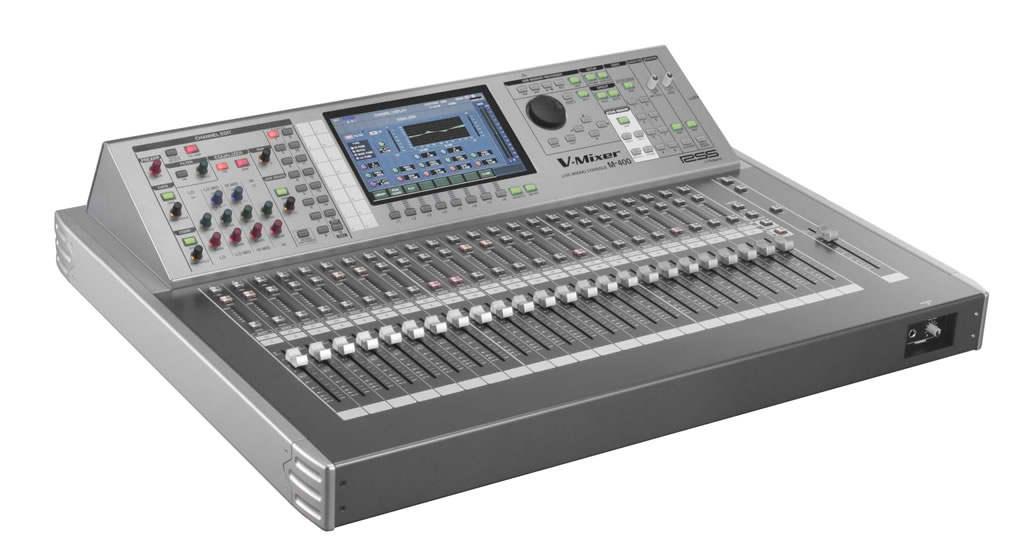

Микшерная консоль M-400 содержит моторизированные, чувствительные к прикосновению фейдеры 20 * 100 мм, большой цветной дисплей с разрешением 800 * 480 точек, специальные ручки для отстройки параметров эквалайзера EQ, панорамы Pan и чувствительности Gain, а также возможность сохранения и восстановления сцен. Пульт создан для оператора любой квалификации, его интерфейс легок в освоении и работе.

Возможные расширения

До 40 каналов аудио можно записывать на жесткий диск PC с установленным Sonar, просто подключив сетевым кабелем к порту Split пульта M-400. Также можно подключить видеомикшеры Edirol (на рисунке изображен видеомикшер/переключатель Edirol V-440HD), получая полностью интегрированное решение для аудио и видео представлений.

Спецификация:

Каналы

Число каналов: 48 входных, 18 шин, 58 выходных

Частота сэмплирования: 48,0 кГц или 44.1 кГц

Разрядность: 24 бита

Внутренняя обработка с разрядностью: 56 бит

Частотный диапазон

Выходы OUTPUT (1 - 8): -2 dB/+0 dB (при нагрузке 20 кОм, уровень сигнала +4 dBu) Выход для наушников PHONES: -3 dB/+0 dB (при нагрузке 20 кОм, уровень сигнала +4 dBu)

* При частоте сэмплирования 48,0 кГц или 44,1 кГц.

* При измерениях использовался сигнал в диапазоне 20 Гц - 20 кГц, PAD включен ON, уровень сигнала - +4 dBu

Гармонические искажения и шум

Выходы OUTPUT (1 - 8): 0,05% (уровень сигнала +4 dB) Выход для наушников PHONES: 0,05% (уровень сигнала +4 dB) * При частоте сэмплирования 48,0 кГц или 44,1 кГц.

* При измерениях использовался сигнал в диапазоне 20 Гц - 20 кГц, PAD включен ON, уровень сигнала - +4 dBu Динамический диапазон Выходы OUTPUT (1 - 8): 110 дБ

* При частоте сэмплирования 48,0 кГц или 44,1 кГц.

* При измерениях использовался сигнал в диапазоне 20 Гц - 20 кГц, PAD включен ON, уровень сигнала - +4 dBu

Взаимпроникновение каналов

Входные разъемы INPUT: -80 дБ (PAD: ON, входная чувствительность +10 dBu) Выходы: -100 дБ

* При частоте сэмплирования 48,0 кГц или 44,1 кГц. Номинальный входной уровень

Возможна подстройка уровня сигнала.

Входные разъемы консоли INPUT: от -65 до -10 dBu (кнопка Pad выключена OFF), или от -45 до +10 dBu (кнопка Pad включена ON).

 Разъемы STEREO IN (L/R): от -18 до 0 dBu

Микрофонный вход для связи со сценой TALKBACK MIC IN: -50 to -10 dBu Кнопка PAD: 20 Дб (вкл./выкл.) Входной импеданс Входные разъемы консоли INPUT (1-8): 14 кОм Разъемы STEREO IN (L/R): 10 кОм Микрофонный вход для связи со сценой TALKBACK MIC IN: -50 to -10 dBu Максимальный входной уровень

Входные разъемы консоли INPUT (1-8): +8 dBu (при выключенной кнопке PAD), +28 dBu (при включенной кнопке PAD) Разъемы STEREO IN (L/R): +18 dBu

Микрофонный вход для связи со сценой TALKBACK MIC IN: +8 dBu

Номинальный выходной уровень

Выходные разъемы OUTPUT (1-8): +4 dBu (сопротивление нагрузки: 10 кОм)

Выходное сопротивление

Выходные разъемы OUTPUT (1-8): 600 Ом Разъем для наушников PHONES: 100 Ом

Рекомендуемое сопр отивление нагрузки Выходные разъемы OUTPUT (1-8): 10 кОм или выше

Разъем для наушников PHONES: 8 Ом или выше

Максимальный выходной уровень

Выходные разъемы OUTPUT (1-8): +22 dBu (на частоте 1 кГц, сопротивление нагрузки 10 кОм) Разъем для наушников PHONES: 150 мВт + 150 мВт (на частоте 1 кГц, сопротивление нагрузки 40 Ом) Остаточный уровень шумов (при нулевом сигнале) -88 дБ (все фейдеры на минимуме) -85 дб (фейдер общего уровня Main в положении Unity, один из фейдеров Console In в положении Unity, ручка чувствительности Preamp gain в минимальном положении) -61 дБ (фейдер общего уровня Main в положении Unity, один из фейдеров Console In в положении Unity, ручка чувствительности Preamp gain в максимальном положении) -73 дБ (все фейдеры в положении Unity, ручка чувствительности Preamp gain в минимальном положении, подключены 48 каналов с помощью консолей S-1608 и S-4000S или 3208). -41 дБ (все фейдеры в положении Unity, ручка чувствительности Preamp gain в максимальном положении, подключены 48 каналов с помощью консолей S-1608 и S-4000S или 3208).

* При измерениях вход замкнут терминалом 150 Ом.

* Уровень шумов замерялся с выходов OUTPUT (1 - 8)

* Частота сэмплирования 48,0 кГц или 44.1 кГц

Латентность передачи по кабелю Ethernet 2,8 мс

Измерение велось при подключении S-1608 к порту REAC консоли M-400.

Частота сэмплирования: 48 кГц, никаких эффектов в разрыве цепи.

Коммутация

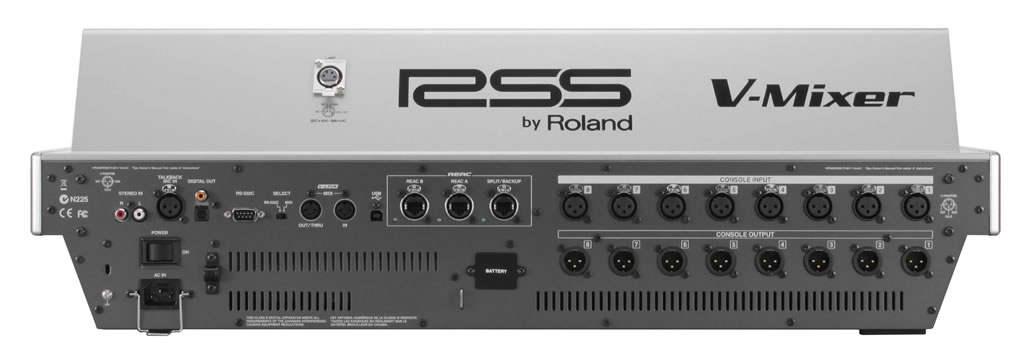

Входные разъемы INPUT (1 - 8): типа XLR-3-31 (балансные, с фантомным питанием) Входной разъем для микрофона для связи со сценой TALKBACK MIC IN: типа XLR-3-31 (балансный, с фантомным питанием) Входные разъемы STEREO IN (L/R) типа RCA ("тюльпан") Выходные разъемы OUTPUT (1 - 8) типа XLR-3-32 (балансные) Разъем для наушников PHONES: стереофонический джек 1/4 дюйма Цифровые выходы DIGITAL OUT: оптический, коаксиальный, разъемы типа RJ-45 EtherCon Порт RS-232C 9-пиновый типа D-sub Разъемы MIDI (OUT/THRU, IN) 5-пиновые Разъем USB тип A и тип B Разъем для лампы LAMP типа XLR-4-31

Дисплей Разрешение 800*480 точек, цветной с подсветкой TFT

Питание

Переменный ток 115/117/220/230/240 В (50/60 Гц)

Потребляемая мощность: 95 Вт

В комплекте

Сетевой шнур

Дополнительно поставляются

Сценический модуль: S -1608, S-4000S или S-3208 Сплиттер REAC: S-4000-SP

Опциональный конвертор REAC: S-OPT

Кабель Ethernet: SC-W100S (100 м)

Кабель Ethernet на бобине: W100S-R (100 м)

Габариты и вес

Ширина: 74,9 см

Глубина:62,6 см

Высота: 22,9 см

Вес: 19,8 кг

*В интересах дальнейшей разработки, спецификации и внешний вид могут быть изменены без дополнительного уведомления.

*При использовании сплиттера S-4000-SP или сетевого хаба латентность увеличивается на время обработки сигнала сплиттером. Характерное время задержки одного сплиттера - 200 мкс.
