Roland V-1SDI видемикшер свитчер SDI

Видеомикшер 3G-SDI Roland V-1SDI

V-1SDI является гибким и универсальным видеокоммутатор, что позволяет легко подключать и переключать профессиональные 3G SDI камеры и источники сигнала наряду с источниками HDMI, включая камеры, смартфоны, компьютеры, планшеты, Blu-Ray плееров.

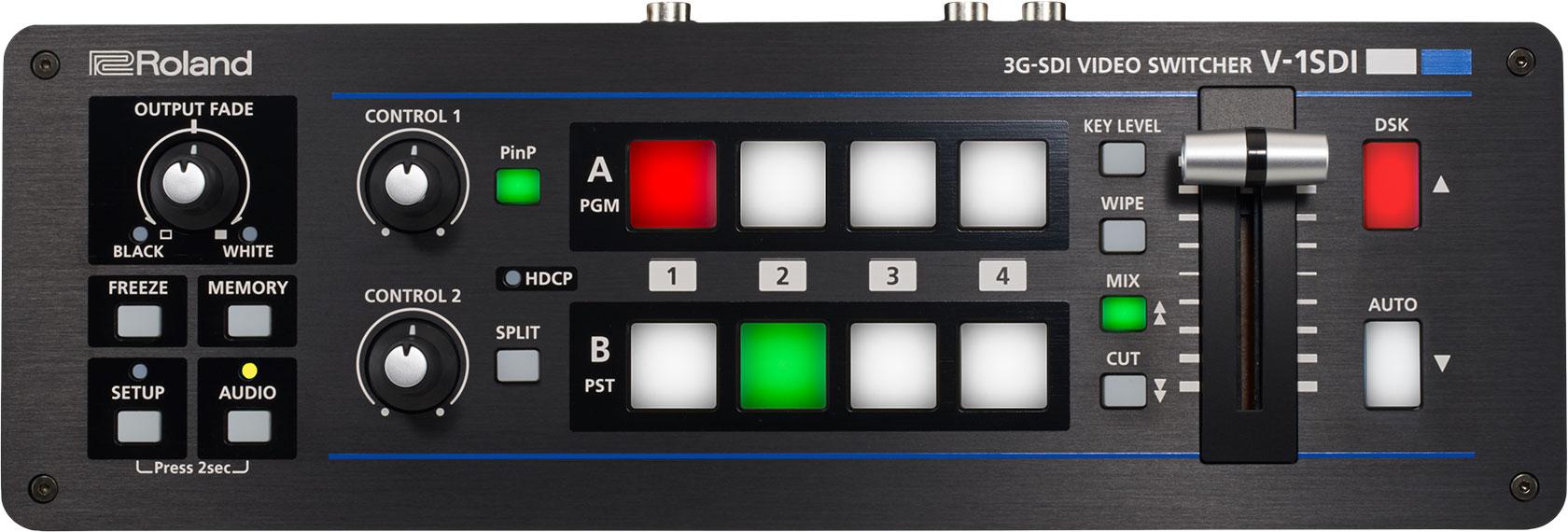

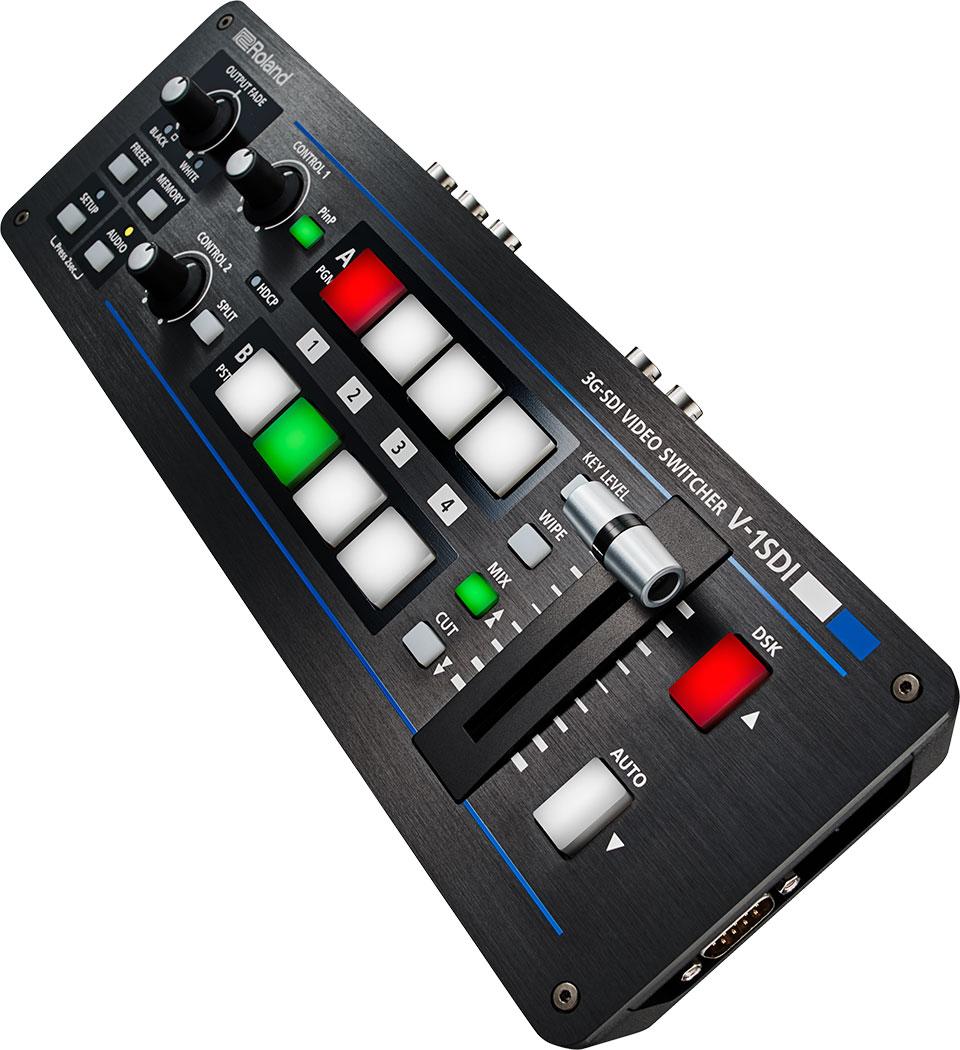

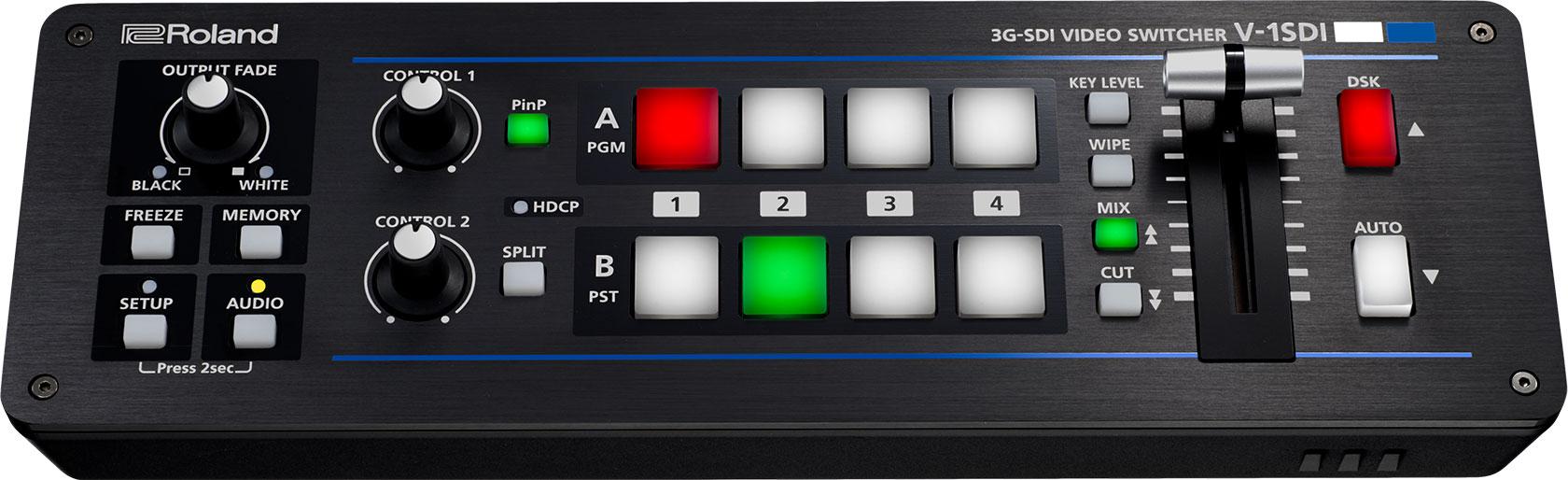

Компактный и портативный, V-1SDI обеспечивает профессиональные результаты коммутации с его простой в использовании интерфейс оборудования в комплекте с T-Fader и простой в см кнопки с подсветкой.

С поддержкой 3G-SDI, то V-1SDI может работать при полном разрешении 1080p и может воспользоваться более длинный кабель расстоянии SDI делает это компактное решение, подходящее для событий и приложений в еще больших пространствах с самым профессиональным уровнем источников камеры SDI ,

Основные особенности Roland V-1SDI

• Поддержка SDI и HDMI камер, смартфонов, планшетных компьютеров и ПК и т.д.
• Легко для того чтобы работать с аппаратным контролем
• Компактный размер
• Поддержка до Full HD 1080p
• 3 х 3G-SDI и 2 х HDMI входов *
• 2 х 3G-SDI и 1 х HDMI выход *
• вход Quad мульти-просмотрщик с маркировкой источника и аудио измерения
• Состав эффектов, включая DSK (Downstream Keyer), картинка в картинке и т.д.
• Полный 14 канальный звуковой микшер включен
• Программное управление с помощью приложения V-1SDI RCS для Mac и PC и дистанционное управление через соединение RS-232

V-1SDI имеет два выделенных входа 3G SDI, третий вход канала, который поддерживает 3G SDI или HDMI и четвертый канальный вход HDMI, который также включает в себя масштабирование.

Это делает идеал V-1SDI в различных конфигурациях для одновременно всех приложений камеры и приложений, которые смешиваются камеры, видео источников и источников компьютерных данных.

Входы с 1 по 3 из V-1SDI поддержки 1080p / 1080i / 720p видео с разрешением входа 4 в скейлером, поддерживающей широкий спектр видео и VESA резолюций. Оба прогрессивной и чересстрочной сигналы могут быть введены позволяет как 1080i и 1080p сигналов, которые будут использоваться одновременно. HDCP поддерживается * для ввода защищенного от копирования контента с устройств, таких как Blu-Ray проигрыватели дисков.

V-1SDI имеет два 3G SDI выхода и один выход HDMI.

SDI PVW и MULTI-VIEW выходы назначаемый из программы, Multi-экран предварительного просмотра или Full Preview Рамка для гибкости в различных приложениях, где выход устройства отображения поддерживают либо входы SDI или HDMI.

Мульти-экран предварительного просмотра четырех направлениях показывает все четыре входных источников на одном экране для уверенного мониторинга. Красная граница показывает видео в настоящее время вывода и зеленая указывает на видео, который будет выводиться в следующем. Она также включает в себя аудио замер для всех источников входного сигнала и основного выхода.

V-1SDI включает DSK (Downstream манипуляция), картинка-в-картинке (PinP), Split и Quad компостирования эффекты идеально подходит для создания передач новостей стиля и содержания корпоративной презентации.

Функция DSK отлично подходит для наложения титров, песни или логотипы на входящих источников видео, которые могут быть включены в фоновом режиме во время текст или изображения остается на экране. DSK поддерживает как Luminance манипуляция (черный / белый) и Chroma Keying (синий / зеленый).

В комплект входит 14-канальный цифровой звуковой микшер.

• V-1SDI может смешать 5 стерео аудио входы из портов SDI или HDMI, вход уровня линейного стерео и вход микрофона уровня.
• Каждый аудио вход оборудован функцией задержки * для синхронизации видео и аудио.
• Аудио функция позволяет последующие аудио к переходу вместе с видео.
• Окончательный аудио микс как встроенный в выход SDI и HDMI вместе с видеосигналом, а также выход к стерео гнездами аудиовыхода для отправки аудиомикс к системе PA или записи его на внешнем устройстве.

Пульт дистанционного управления можно с V-1SDI RCS посвященный компьютерного программного обеспечения для Mac и ПК, подключенного с помощью кабеля USB.

Приложение предлагает детальный вид подключенного V-1SDI и может быть использован для переключения видео, аудио или смешать изменения настроек.

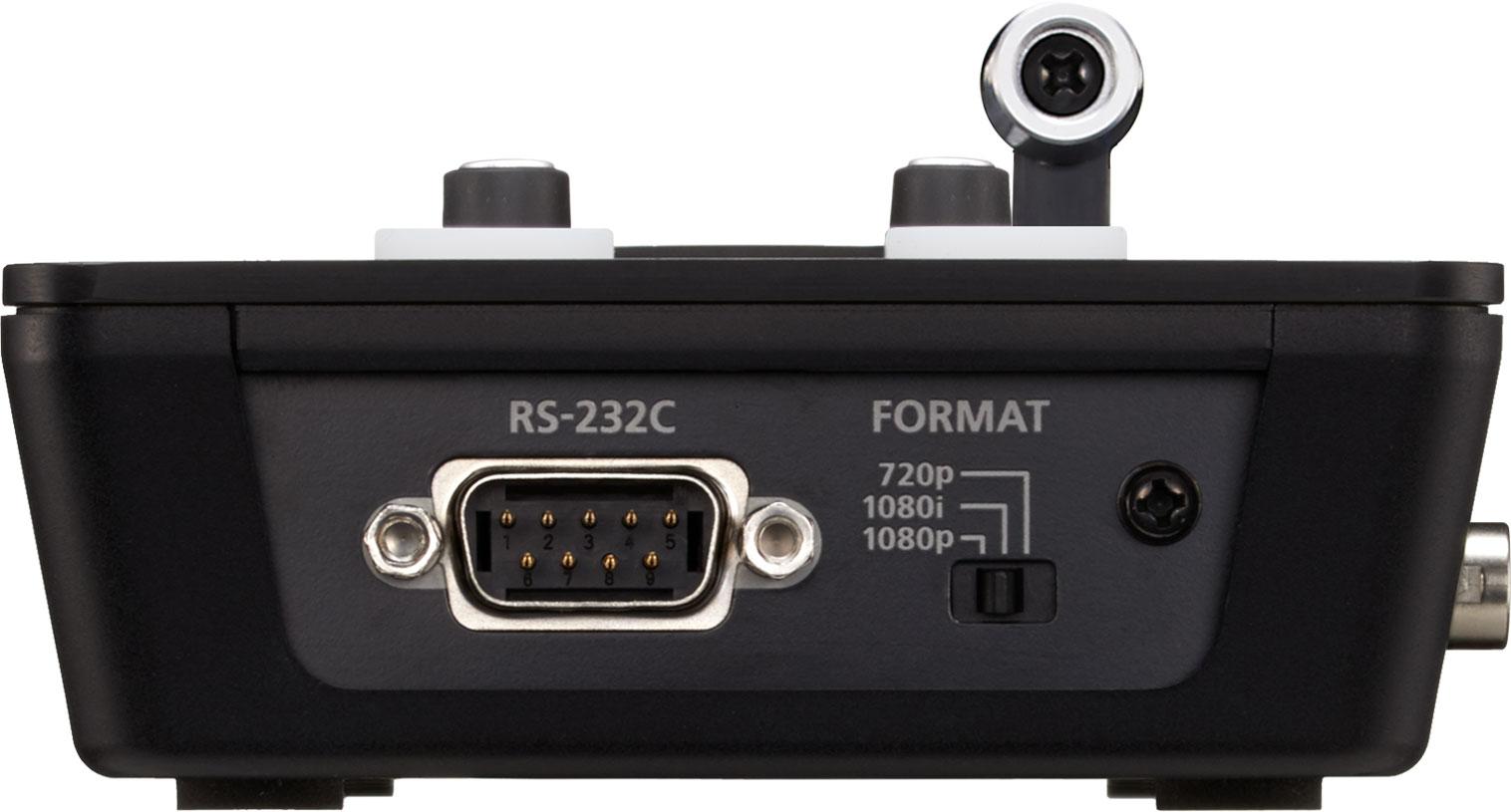

Для интеграции с системами управления A / V, то V-1SDI оснащен последовательным соединением для контроля со стороны промышленного стандарта RS-232 управления.

Спецификация Roland V-1SDI

Видео

Обработка видео

4: 2: 2 (Y / Pb / Pr), 8-разрядный

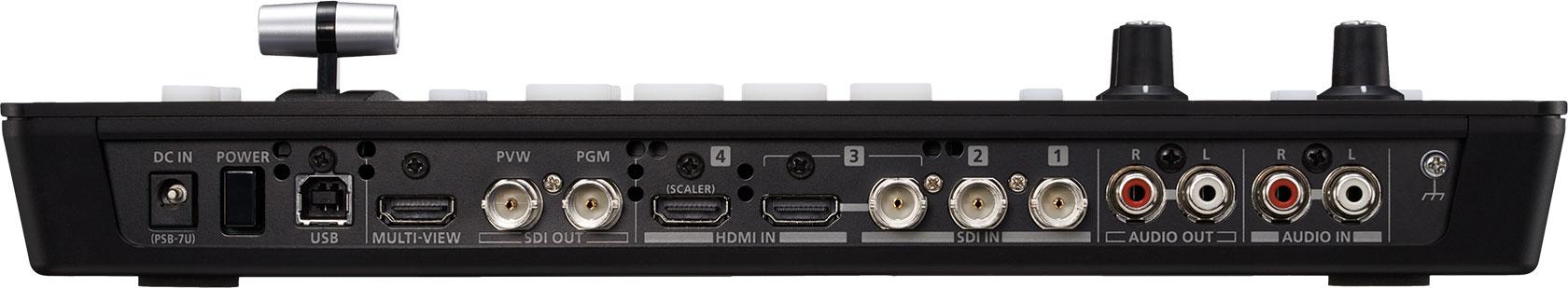

Входные разъемы

SDI ВХОД 1--3: BNC х 3

* Соответствует SMPTE 424M (SMPTE 425M-AB), 292M

Вход HDMI 3--4: Type A (19-контактный) х 2

* Поддержка HDCP

* INPUT 3: SDI или HDMI выбран.

Выходные разъемы

SDI OUT PGM: BNC х 1

SDI OUT PVW: BNC х 1

* Соответствует SMPTE 424M (SMPTE 425M-AB), 292M

HDMI OUT MULTI-VIEW: Тип A (19-контактный) x 1

* Поддержка HDCP

Входные форматы

SDI ВХОД 1-3 Соответствует SMPTE 296M, SMPTE 274m

HDMI INPUT 3

720 / 59.94p, 720 / 50p SMPTE 296M (FORMAT переключатель = 720p)

1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p SMPTE 274m (переключатель FORMAT = 1080i или 1080p)

* Входной чересстрочной видеосигнал преобразуется в прогрессивный видеосигнал от внутренней обработки.

* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).

Вход HDMI 4

480 / 59.94i, 576 / 50i, 480 / 59.94p, 576 / 50p, 720 / 59.94p, 720 / 50p, 1080 / 59.94i, 1080 / 50i, 1080 / 59.94p, 1080 / 50p

VGA (640 х 480/60 Гц), SVGA (800 х 600/60 Гц), XGA (1024 х 768/60 Гц)

WXGA (1280 х 768/60 Гц), SXGA (1280 х 1024/60 Гц)

FWXGA (1366 х 768/60 Гц), SXGA + (1400 х 1050/60 Гц)

UXGA (1600 х 1200/60 Гц), WUXGA (1920 х 1200/60 Гц)

* Частота обновления является максимальное значение каждого разрешения.

* Соответствует VESA DMT Version 1.0 Revision 11.

* 1920 х 1200/60 Гц: Снижение гашение.

* Входной чересстрочной видеосигнал преобразуется в прогрессивный видеосигнал от внутренней обработки.

* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).

Выходные форматы

SDI OUT (PGM / PVW) Соответствует SMPTE 296M, 274м

HDMI OUT MULTI-VIEW

720 / 59.94p, 720 / 50p SMPTE 296M (FORMAT переключатель = 720p)

1080 / 59.94i, 1080 / 50i SMPTE 274m (ФОРМАТ переключатель = 1080i)

1080 / 59.94p, 1080 / 50p SMPTE 274m (FORMAT переключатель = 1080p)

* Частота кадров видеосигнала можно выбрать в меню настройки (59,94 или 50).

Video Effects

Переход: CUT, MIX (DISSOLVE / FAM / NAM / МОЗАИКА), WIPE (30 видов)

Состав: PinP, СПЛИТ, QUAD, DSK (Key Luminance, Chroma Key)

Аудио

Аудио обработка

Частота дискретизации: 24 бит / 48 кГц

Аудио форматы

SDI: линейный PCM, 24 бит / 48 кГц, 2ch Соответствует SMPTE 299M

HDMI: линейный PCM, 24 бит / 48 кГц, 2ch

Входные разъемы

Цифровой: SDI ВХОД 1--3 (BNC) х 3 SMPTE 299M

Вход HDMI 3--4 (HDMI тип A 19 штырей) х 2

Аналоговый: AUDIO IN (RCA тип фоно)

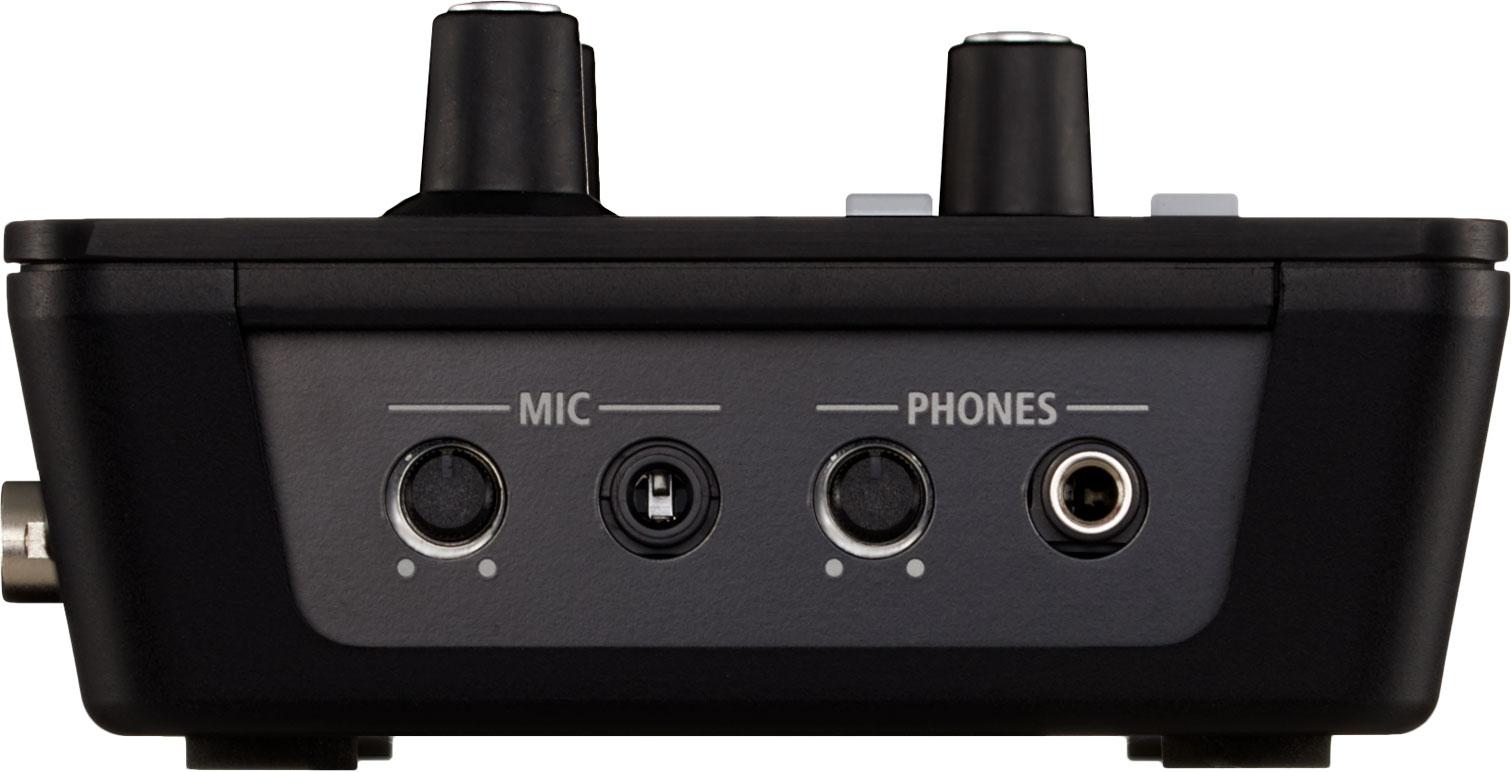

MIC (стерео мини-типа, подключаемый модуль питания поддерживается)

Выходные разъемы

Цифровой: SDI OUT PGM: BNC х 1 SMPTE 299M

SDI OUT PVW: BNC х 1 SMPTE 299M

HDMI OUT MULTI-VIEW: Тип A (19-контактный) x 1

Аналоговый: AUDIO OUT (RCA тип фоно)

ТЕЛЕФОНЫ (стерео мини-тип)

Уровень входного сигнала

AUDIO IN: -10 дБ (максимум: +8 дБн)

MIC: -41-- -13 дБн (Максимум: -1 дБ)

Входное сопротивление

AUDIO IN: 15 кОм

MIC: 10 кОм

Уровень выходного сигнала

AUDIO OUT: -10 дБ (максимум: +8 дБн)

ТЕЛЕФОНЫ: 92 мВт + 92 мВт (32 Ом)

Выходное сопротивление

AUDIO OUT: 1 кОм

ТЕЛЕФОНЫ: 10 Ом

Звуковые эффекты

EQ, Задержка, Компрессор, ФВЧ, ворота, Reverb, Mastering эффект

другие

Другие разъемы

USB: Тип B (для дистанционного управления с ПК)

DB-9 Тип: RS-232

Другие функции

ПАМЯТЬ (8 типов)

СТОП-КАДР (вход видео, снятое)

OUTPUT FADE (аудио, видео: белый или черный)

Источник питания

адаптер переменного тока

токовая

2.1

потребляемая мощность

25 Вт

Рабочая Температура

+0 До +40 градусов по Цельсию

+32 До +104 градусов по Фаренгейту

Габаритные размеры

313 (Ш) х 108 (Д) х 59 (В) мм

12-1 / 3 (Ш) х 4-1 / 4 (D) х 2-1 / 3 (H) дюймов

Вес (без адаптера переменного тока)

1,2 кг

2 фунта 10-2 / 5 унций

аксессуары

Инструкция по применению

адаптер переменного тока

Шнур питания

Шнур крюк
