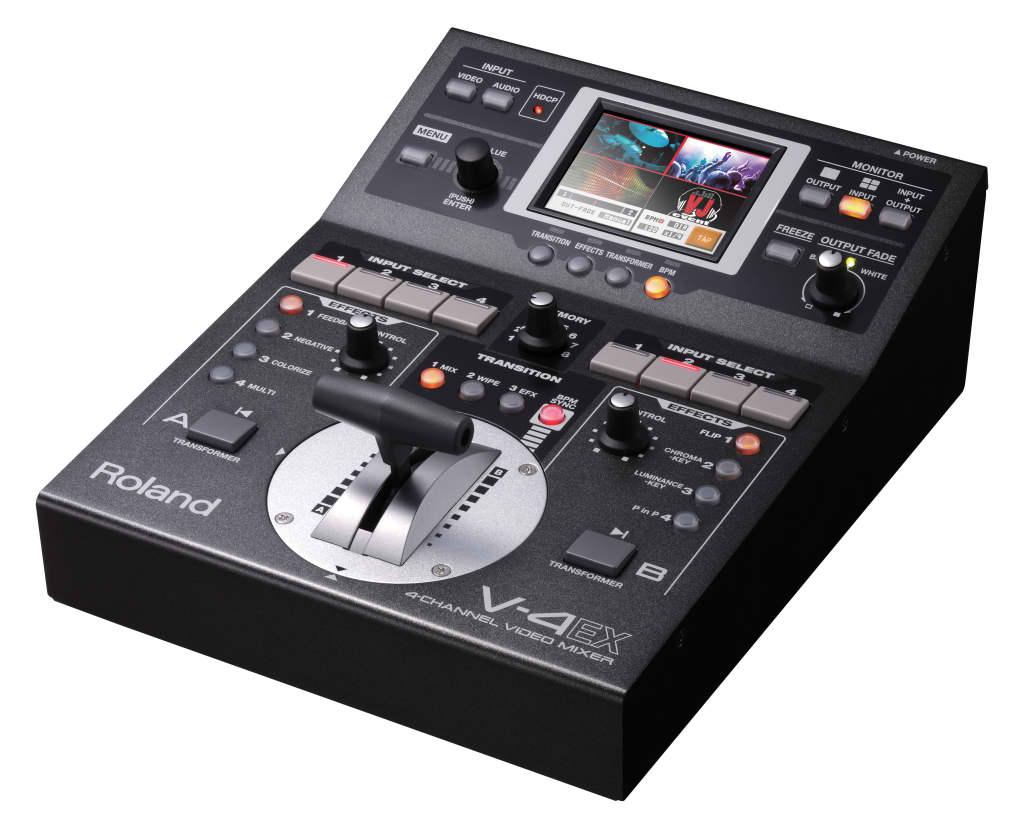

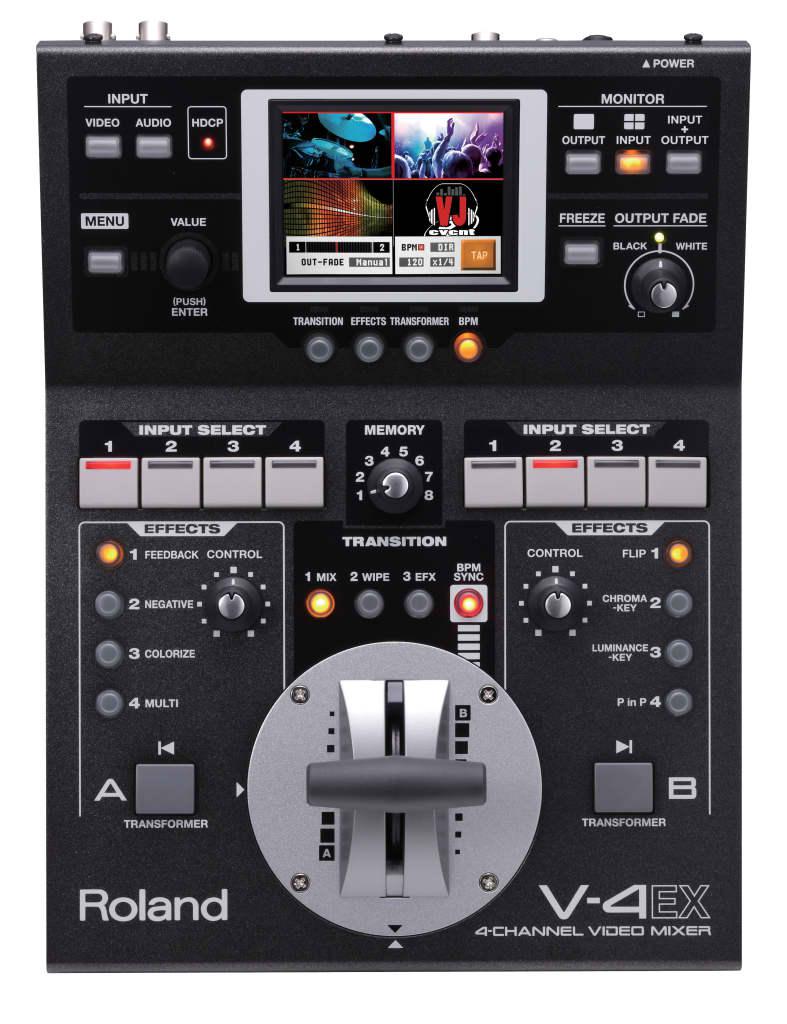

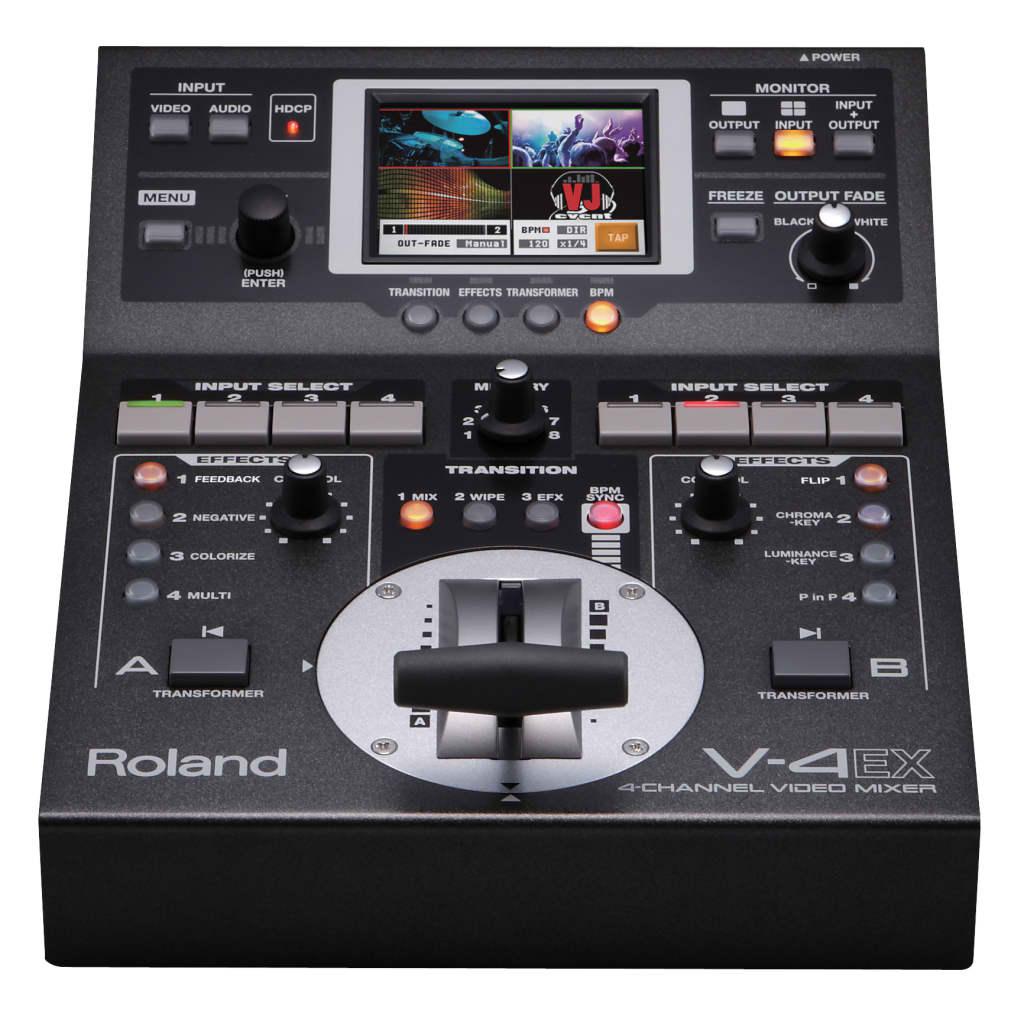

Roland V-4EX видеомикшер

Видео микшер с прямым вещанием по USB V-4EX с сенсорным превью-монитором.

Roland V-4EX развивает возможности классического Roland V-4, дополняя 4 входных канала HDMI входами/выходами, USB потоковой трансляцией, поддержкой HDCP, встроенным сенсорным превью-монитором и обработкой аудио. Эти возможности добавлены к уже имевшемуся внушительному набору встроенных эффектов и удобному управлению, благодаря которым V-4 стал одним из самых популярных микшеров на рынке.
V-4EX обеспечивает единство решения для самых разнообразных задач.

• 3 Входа (HDMI/Композитный) + 1 Вход (Up to 1080p HDMI/RGB/Компонентный/Композитный)
• PGM Выход (До 1080p HDMI + RGB/Компонентный + Композитный) + PVW Выход (PVW/Мультивьюер)
• 480p/576p Внутренний процессинг

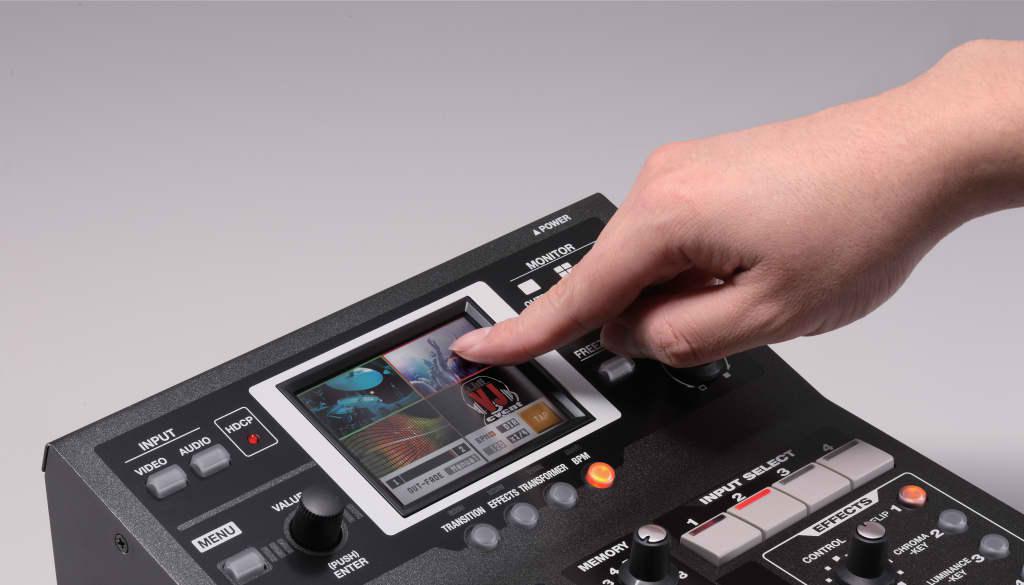

• Встроенный мультивьер превью-монитор с сенсорным управлением
• Встроенная синхронизация кадров на все входы
• Скалеры на CH 4 и выход
• 259 переходов 148 эффектов
• HDCP совместимость
• Аудио вместе с видео
• Аудио микшер с делеем - до 4-х
• USB выход для потокового вещания

Спецификация:

Видео процессинг
4:2:2 (Y/Pb/Pr), 8 бит (Внутренний процессинг : 480/59.94p если используется NTSC, 576/50p если используется PAL)
Аудио процессинг
частота дискретизации: 24 бит/48 кГц, 2 канала

Входные форматы

HDMI Видео (Входы 1-3)
requires 720x480/59.94p (если используется NTSC), 720x576/50p (если используется PAL)
HDMI и Компонентное Видео (INPUT 4)
480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (when set to NTSC), 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p (если используется PAL)
HDMI Аудио (Входы 1-4)
Linear PCM, 24 бит/48 kГц, 2 ch
RGB (Вход 4)
640 x 480/60Гц, 800 x 600/60Гц, 1024 x 768/60Гц, 1280 x 768/60Гц, 1280 x 1024/60Гц, 1366 x 768/60Гц, 1400 x 1050/60Гц, 1600 x 1200/60Гц, 1920 x 1200/60Гц

Композитное Видео (Входы 1-4)
NTSC, PAL
S-Видео (Вход 4)
NTSC, PAL

Выходные форматы

HDMI и RGB/Компонентное видео (Выход)
480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1200
(есть ограничения - читайте руководство)

HDMI Аудио (Выход)
Linear PCM, 24 бит/48 кГц, 2 канала
Композитное Видео
NTSC, PAL
Мониторный выход (PVW OUT)
480/59.94p если используется NTSC, 576/50p если используется PAL
Preview Аудио (PVW OUT)
Linear PCM, 24 бит/48 кГц, 2 канала
USB Видео
720 x 480 если используется NTSC, 720 x 576 если используется PAL, Motion JPEG
USB Аудио
    Linear PCM, 16 бит/48 кГц, 2 канала

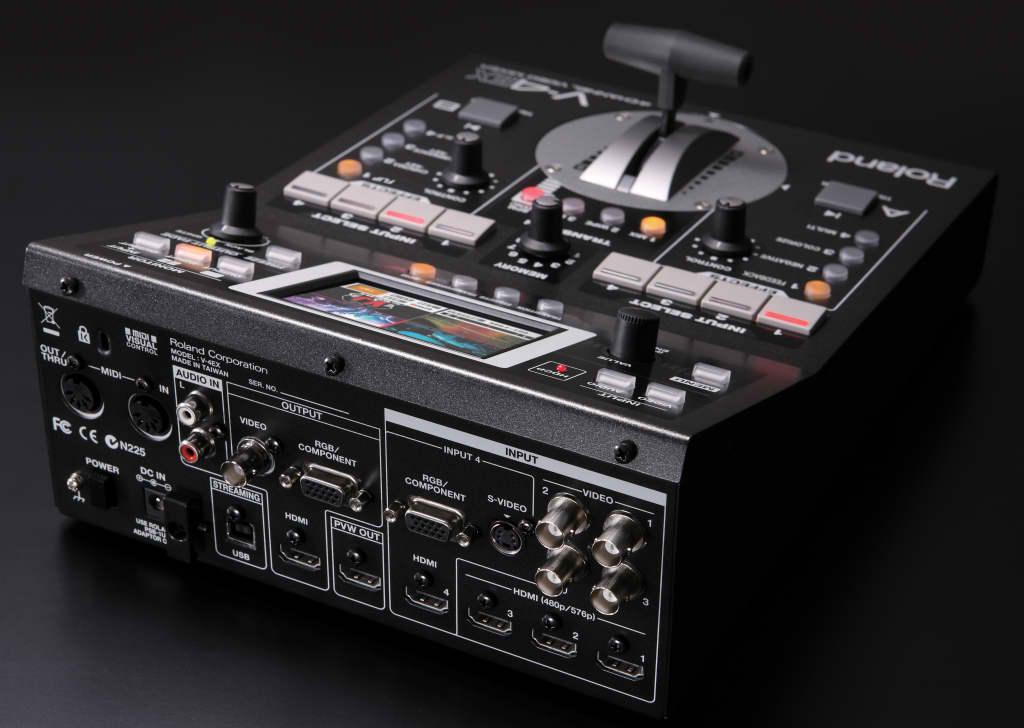

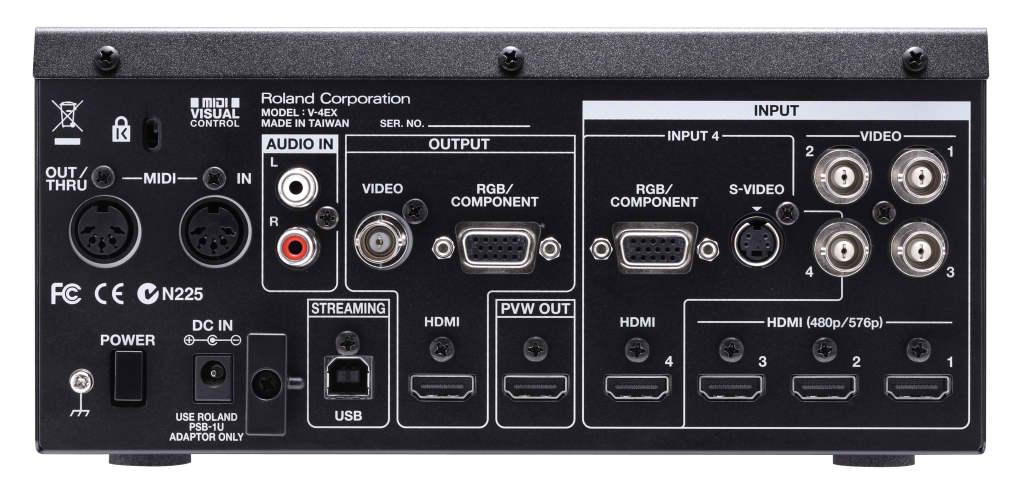

Входные разъёмы

Видео
HDMI: Type A (19 pins) x 4 (INPUT 1 -- 4)
RGB/Компонентный: HD DB-15 тип x 1(INPUT 4)
Композитный: BNC тип x 4 (INPUT 1 -- 4)
S-Video: 4-пин мини DIN тип x 1 (INPUT 4)
Аудио
RCA-пин тип x 1пара (Аудио IN)

Выходные разъёмы

Финальный выход
HDMI : Type A (19 пин) x 1 (OUTPUT)
RGB/Компонентный : HD DB-15 тип x 1 (OUTPUT)
Композитный : BNC тип x 1 (OUTPUT)
Мониторный выход
HDMI : Type A (19 pins) x 1 (PVW OUT)
Другие разъёмы
MIDI : 5 пин DIN тип x 2 (IN, OUT/THRU)
USB : B тип x 1 (для передачи потока и управления)

Уровни сигнала и Импеданс

RGB/Компонентный
Уровень сигнала: 1.0 Vp-p (люмакей), 0.7 Vp-p (хромакей)
Имеданс: 75 Ом
Композитный
Уровень сигнала: 1.0 Vp-p
Имеданс : 75 Ом
S-Видео
Уровень сигнала: 1.0 Vp-p
Имеданс : 75 Ом
Аналоговое аудио
Номинальный входной уровень : - 10 dBu
Максимальный входной уровень : + 8 dBu
Имеданс : 15 кОм

Дисплей
   графический цветной LCD, 320 x 240 точек, чувствительный к касаниям

Видео эффекты
Движения: Микширование, Вырезание, Замещение (всего 259 видов)
Композитные/Фильтры : Кадр в Кадре, Люмакей, Хромакей, Стробирование, Негатив, Colorize, Feedback, Emboss, Multi, Mirror etc.(всего 148 видов)
Другие: Выходной фейдинг, Заморозка

Питание
адаптер постоянного тока
Потребление питания
2.0 ампера

В комплекте
адаптер питания, сетевой кабель, RCA - BNC переходники x 2, Руководство пользователя

Габариты и вес
Ширина 225 мм
Глубина 296 мм
Высота 105 мм
Вес 2.6 кг
