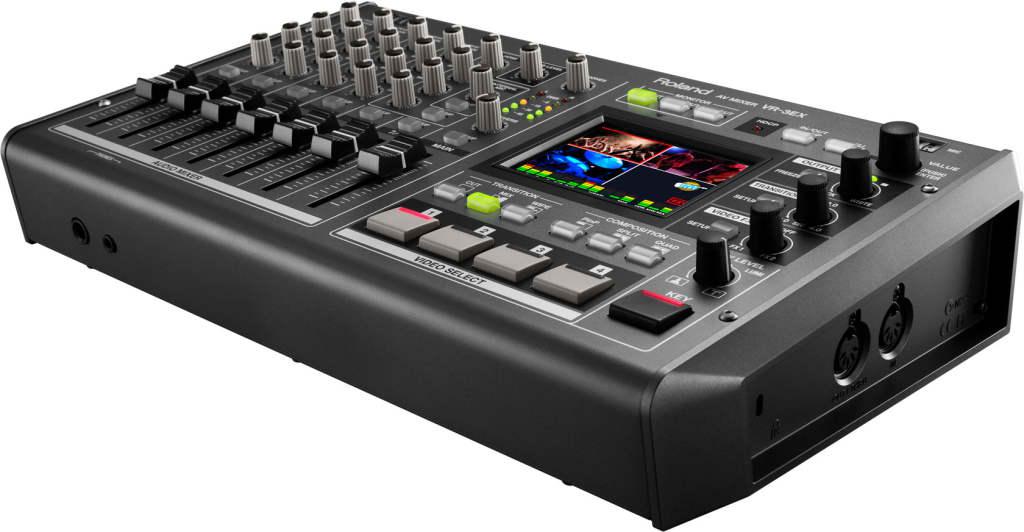

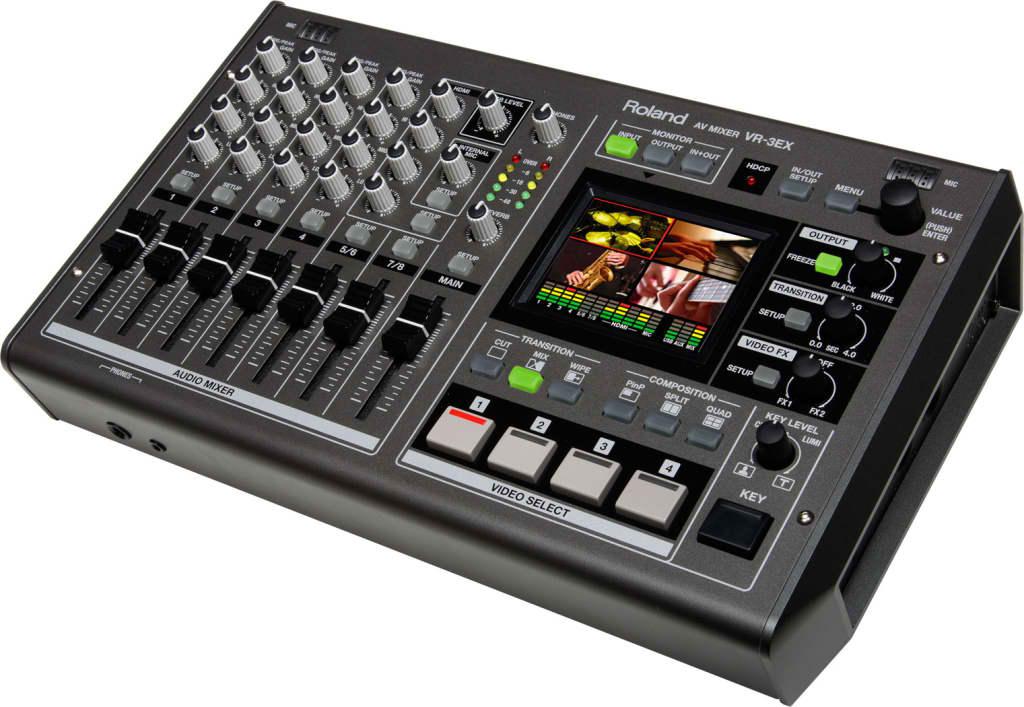

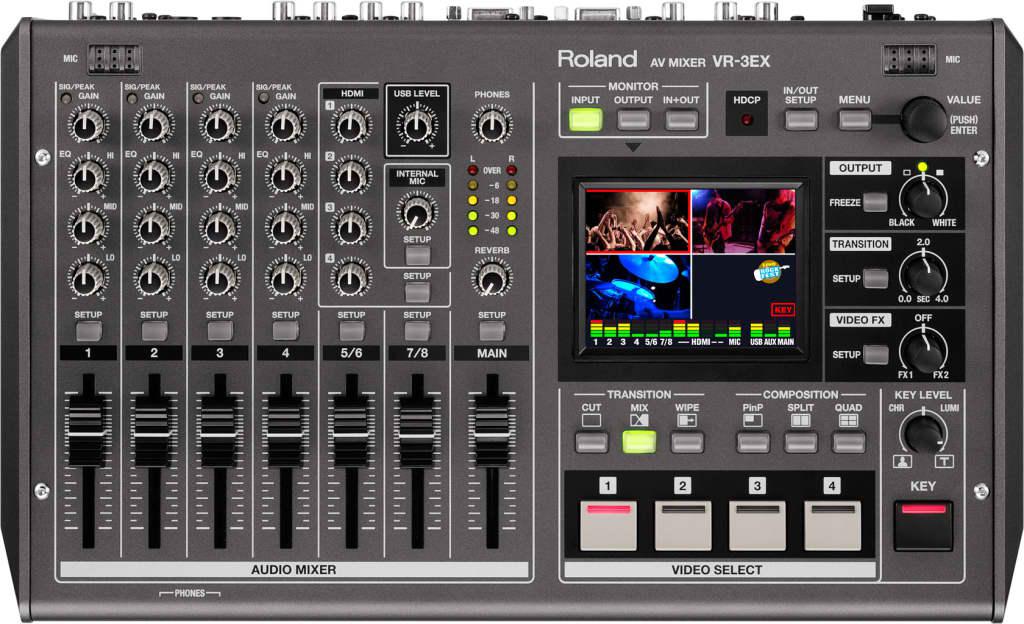

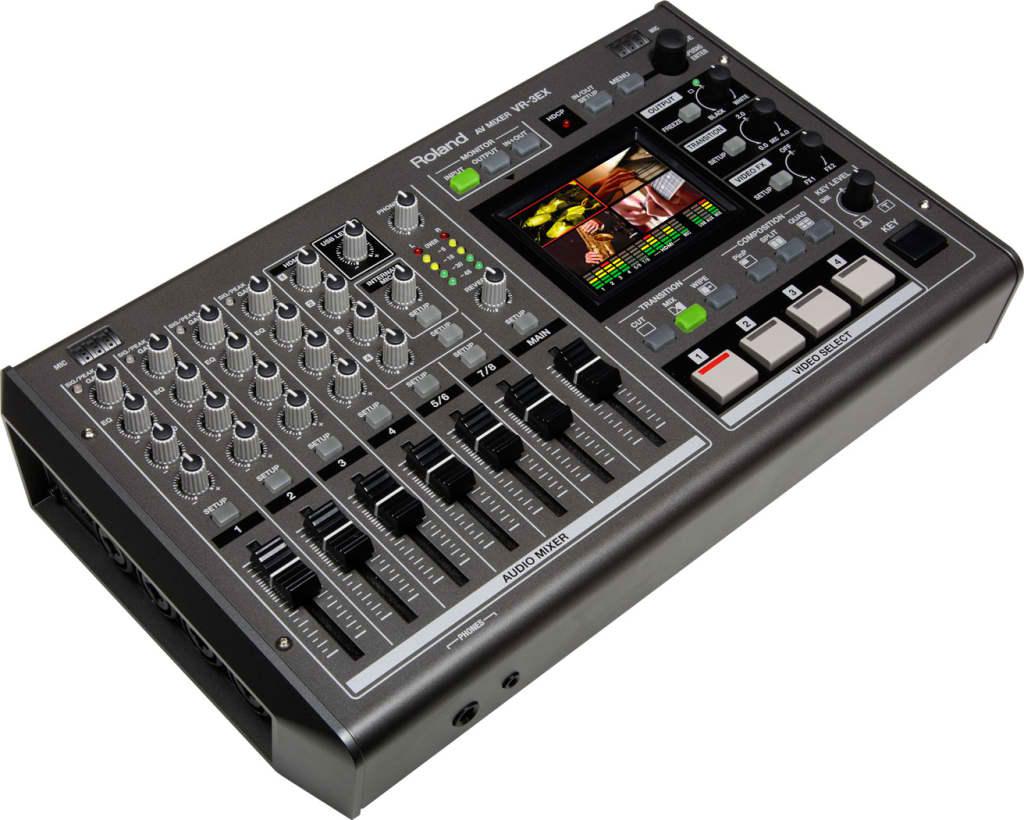

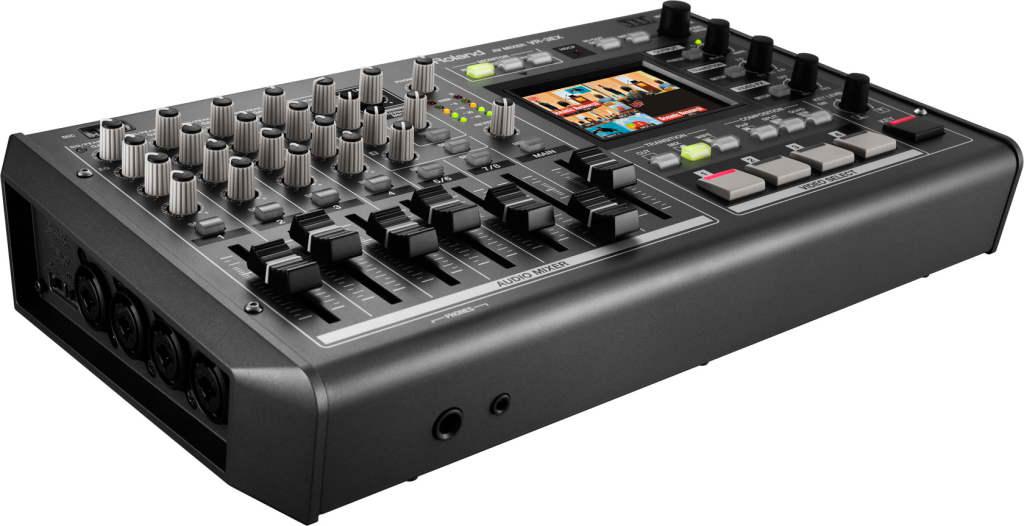

Roland VR-3EX видеомикшер

VR-3EX - это следующее поколение 4 канального аудио видео микшера SD формата.

Roland VR-3EX оснащён HDMI разъёмами, USB интерфейсом для прямой передачи в компьютер потокового Аудио и Видео материала, поддержкой HDCP, встроенным мультитач экраном, аудио микшером и всё это в компактном корпусе.

• HDMI и Композитные входы
• Стандартное разрешение 16:9 при микшировании видео
• Выходное разрешение до 1080p
• Расширенный 18 канальный аудио микшер

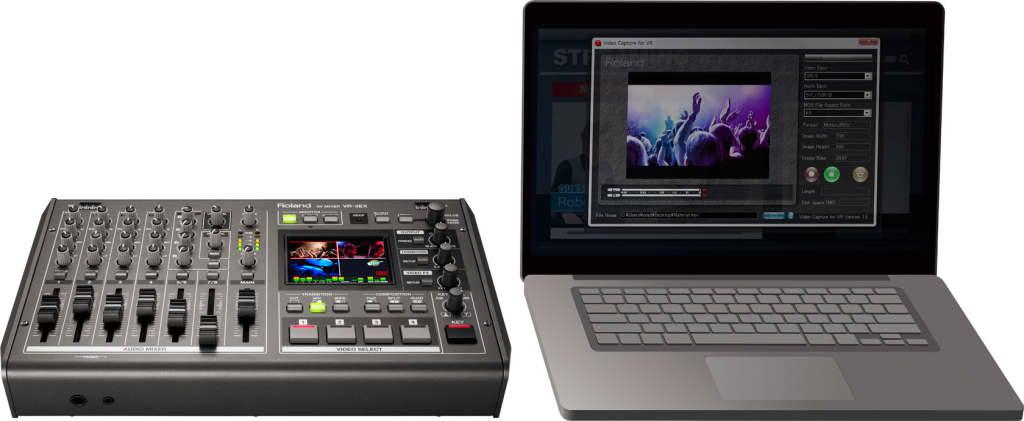

• USB 2.0 с потоком с передачей качества потока 480i
• 2.5 дюйма дисплей с мультипросмотра с чуствительностью к нажатию
• Кадр в Кадре с люмокеем и эффектами в реальном времени

Спецификация:

Процессинг
Видео процессинг
    4:2:2 (Y/Pb/Pr), 8 бит (Internal Processing : 480/59.94p если установлено в NTSC, 576/50p если установлено в PAL)
Аудио процессинг
    Sampling Rate: 24 бит/48 кГц

Входные форматы
HDMI видео(Входы 1–3)
    480/59.94p (если установлен в режим NTSC)
    576/50p (если установлен в режим PAL)
HDMI видео (Вход 4)
    480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p (если установлен в режим NTSC)
    576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p (если установлен в режим PAL)
HDMI аудио (Входы 1–4)
    Linear PCM, 24 бит/48 кГц, 2 канала
RGB/Component (Видео вход 4)
    640 x 480/60Гц, 800 x 600/60Гц, 1024 x 768/60Гц, 1280 x 768/60Гц, 1280 x 1024/60Гц, 1366 x 768/60Гц, 1400 x 1050/60Гц, 1600 x 1200/60Гц,

1920 x 1200 60 Гц
    * The refresh rate is the maximum value of each resolution.
    * Conforms to VESA DMT версия 1.0 ревизия 11.
    * 1920 x 1200 60 Гц : Reduced blanking
Композитное видео NTSC, PAL (ВИДЕО ВХОДЫ 1–4)
    NTSC, PAL

Выходные форматы
HDMI и RGB/ Компонентное видео (Видео выход)
    480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p
    640 x 480, 800 x 600, 1024 x 768, 1280 x 768, 1280 x 1024, 1366 x 768, 1400 x 1050, 1600 x 1200, 1920 x 1200
    * The output format of HDMI and RGB/Component is always the same. When an interlaced format is selected, component signal is output from

the RGB/COMPONENT connector. When a non-interlaced format is selected, RGB signal is output from the RGB/COMPONENT connector.
    * The refresh rates of RGB format is 60 Hz when set to NTSC, 75 Hz when set to PAL (excluding 1600 x 1200 and 1920 x 1200. The refresh rate

of these 2 is 75 Hz when set to PAL.)
    * RGB formats : Conforms to VESA DMT Version 1.0 Revision 11.
    * 1920 x 1200/60Гц : Reduced blanking
HDMI аудио (VIDEO OUT)
    Linear PCM, 24 бит/48 кГц, 2 канала
Композитное видео (ВИДЕО ВЫХОД)
    NTSC, PAL
Preview Video (PVW OUT)
    480/59.94p если установлено в NTSC, 576/50p если установлено в PAL
Preview Audio (PVW OUT)
    Linear PCM, 24 бит/48 кГц, 2 канала
USB видео
    720 x 480 если установлено в NTSC, 720 x 576 если установлено в PAL, Motion JPEG
USB аудио
    Linear PCM, 16 бит/48 кГц, 2 канала

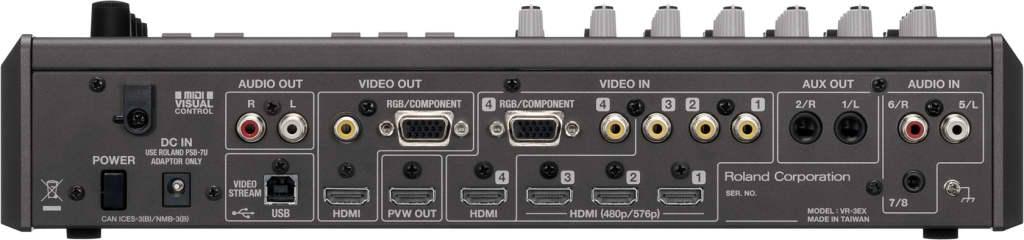

Входные разъёмы
Видео
    VIDEO IN 1–4 (HDMI : тип A 19 пин)
    VIDEO IN 4 (RGB/Component : HD DB-15 тип)
    VIDEO IN 1–4 (Composite : RCA phono Type)
Аудио

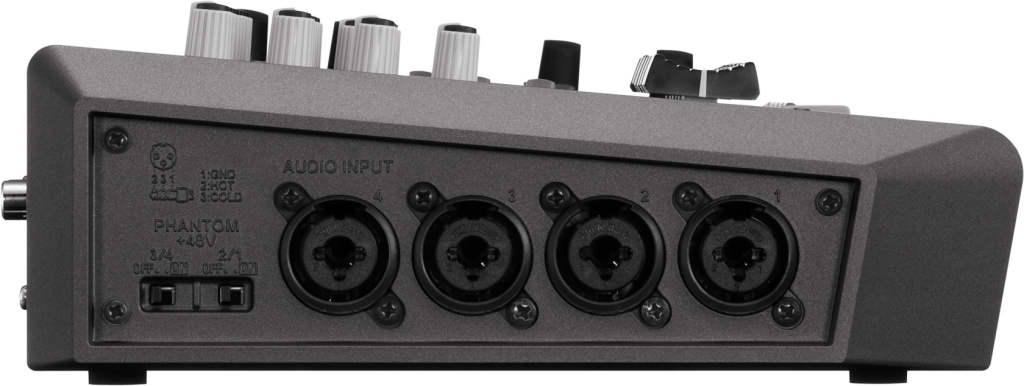

    AUDIO IN 1–4 (XLR/TRS комбинированного типа, фантомное питание)
    AUDIO IN 5--6 (стерео RCA)
    AUDIO IN 7/8 (стерео миниджек)
    MIC (Внутренние стерео микрофоны)

Фантомное питание
    DC 48 вольт , 10 мА (максимально)
    * Значение указано для одного микрофонного канала

Входные разъёмы
Видео
    VIDEO OUT (HDMI: Type A 19 пин)
    VIDEO OUT (RGB/компонентный : HD DB-15 тип)
    VIDEO OUT (Композитный : RCA phono type)
    PVW OUT (HDMI: тип A 19 пин)
Аудио
    AUDIO OUT L,R (стерео RCA)
    AUX OUT L,R (стерео 1/4 дюйма джек)
    PHONES (1/4 дюйма джек) (наушники)
    PHONES (стерео миниджек) (наушники)

Другие разъёмы

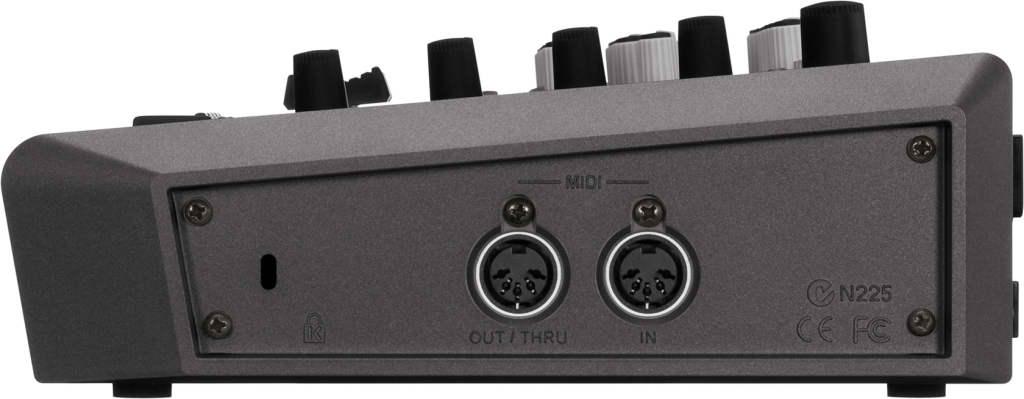

    MIDI : 5 пин DIN тип x 2 (IN, OUT/THRU)
    USB : B тип x 1 (для передачи потока и управления)

Уровни сигналов и импеданс
RGB/Компонентный
    Входной/Выходной уровень сигнала : 1.0 Vp-p (люминакей), 0.7 Vp-p (хромокей)
    Входной/Выходной импеданс : 75 Ом
Композитный
    Входной/Выходной уровень сигнала : 1.0 Vp-p
    Входной/Выходной импеданс : 75 Ом
XLR/TRS комбинированные
    Входной уровень сигнала : -60–+4 dBu (максимально: +22 dBu)
    Входной импеданс: 10 кОм (GAIN 0–23 dB), 5 k Ом (GAIN 24–64 dB)
1/4-inch/RCA phono type
    Входной уровень сигнала : -10 dBu (максимально: +8 dBu)
    Входной импеданс : 15 кОм
    Выходной уровень сигнала : -10 dBu (максимально: +8 dBu)
    Выходной импеданс : 1 кОм
Miniature type
   Входной уровень сигнала : -15 dBu (максимально: +3 dBu)
    Входной импеданс : 15 кОм
Наушники
    Выходной уровень сигнала: 25 мВт + 25 мВт
    Выходной импеданс : 10 Ом

Дисплей
    графический цветной LCD, 320 x 240 точек, с чуствительностью к нажатию

Видео эффекты
    Движение : Вырезка, Mix (3 типа), Wipe (250 типов)
    VIDEO FX : Strobe, Negative, Colorize, Findedge, Silhouette, Monochrome, Sepia, Emboss, Posterize, Color pass, Multi (11 типов)
    Композиционные : Кадр в Кадре, Обрезка, Quad, Люмакей, Хромакей
    Другие : Фейдинг выхода, Заморозка

Другое
Питание
AC адаптер переменного тока

Потребление
2.3 А

В комплекте
AC адаптер, сетевой кабель, руководство пользователя.

Габариты и Вес
Ширина 345 мм
Глубина 203 мм
Высота 80 мм
Вес 2.3 кг

Демонстрация возможностей VR-3EX в видеоролике:
