Moog Minimoog Voyager Old School монофонический аналоговый синтезатор

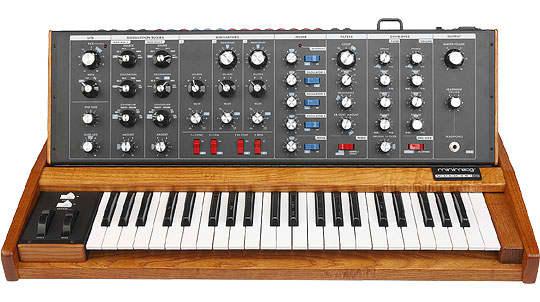

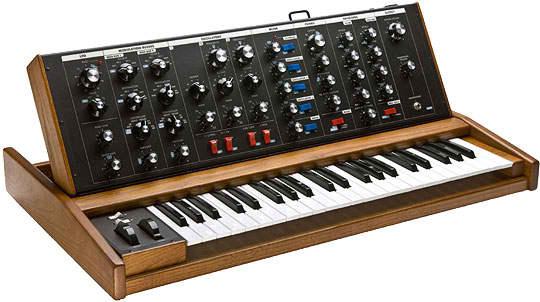

Клавиатура синтезатора Minimoog Voyager Old School в 44 клавиши (F-C) как на оригинальном Minimoog, но в отличие от него, имеет чувствительность к скорости нажатия и послекасанию. Путь сигнала начинается в секции с тремя, ультра-стабильными генераторами: одного генератора шума и предусилителя для внешних сигналов. Далее идет два классических фильтра Moog и стерео усилитель. Помимо колеса модуляции и питча, есть возможность подключать различные педали, среди которых не только сустейн, но и педали Moogerfooger способные серьезно расширить возможности синтезатора. Передняя панель подвижна и позволяет установить ее под нужным углом для удобства исполнителя, Корпус синтезатора из натурального дерева имеет винтажный классический дизайн.

Микшерный модуль:
5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью
5 входов для объединения источников звука до фильтрации.
5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов
5 входных переключателей для быстрого переключения отдельных звуковых сигналов
Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.
Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осциляторов:
Три широкополосных стабильных VCO (Voltage Controlled Oscillators)
2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов
3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав
3 селектора волновых форм: обеспечивают постоянный контроль за сигналами осцилляторов, треугольных, пилообразных, квадратных и импульсных форм с изменяемой шириной (PWM).
переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов
переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3
переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте
3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:
Режим Dual Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.
Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.
Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот
CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )
регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы
регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения
регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши
переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:
Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.
генерирует два широкодиапазонных ADSR фильтра Муга
по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)
Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)
Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)
Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)
Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)
Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр
Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):
Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато
Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов
Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)
Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses
Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:
Выбор источников, направлений и форм сигналов для двух блоков модуляции
два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)
два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate
два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .
две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Спецификация:
Монофонический аналоговый сценический синтезатор
3-х октавная клавиатура (44 клавиши А) с чувствительностью к скорости нажатия и послекасанию.
3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.
Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.
2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.
Аналоговый усилитель.
Колеса высоты тона (+/- 5 полутонов) и модуляции (от 0 до 100%)
Низкочастотный генератор. Формы волны: треугольная, квадратная, волна типа sample&hold и сглаженный sample&hold.
2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.
Универсальный блок питания позволяет работать при напряжении сети: 100-250В, 50-60Гц.
Габариты синтезатора: Д х Ш х В = 775 х 457 х 76 мм (при вертикально установленной передней панели, высота составляет: 305 мм).
Вес: 18 кг.

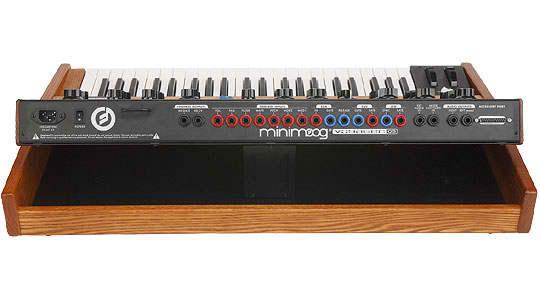

Коммутация:
Стерео аудиовыход: 1/4
Стерео аудиовход: 1/4 Стерео выход External
Выход на наушники: 1/4 TRS на передней панели
Выход микшера/вход фильтра: 1/4
Входы CV/Gate: 14 входов, 2 выхода.
Порт DB25 для подключения VX-351 CV Expander.
Клавиатура: 44 кл., динамическая с послекасанием
Макс. полифония: моно

Количество тембров:
3 аналоговых генератора с формами волн: треугольная, пилообразная, квадратная, импульсная (PWM), генератор шума, 2 фильтра муга: огибающей ADSR, стандарт Dual с возможностью самовозбуждения
