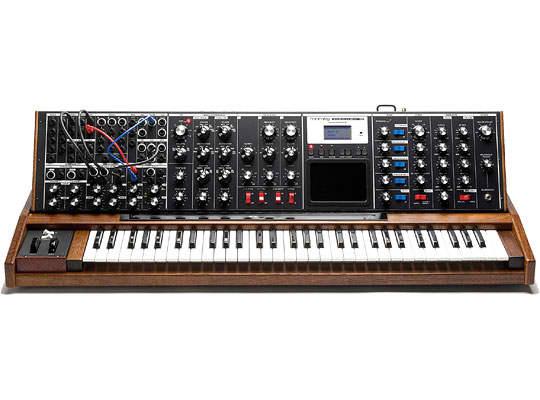

Moog Minimoog Voyager XL монофонический аналоговый синтезатор

Аналоговый синтезатор MOOG Minimoog Voyager XL имеет всю звуковую мощь и функциональность традиционного синтезатора Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы. Созданный на базе современного Minimoog Voyager, имеющего ряд новых особенностей, например, сенсорный дисплей, MIDI-интерфейс, обширные средства редактирования пэтчей, подсветку панели и множество новых интересных объектов панели управления. Minimoog Voyager XL получил дополнительные удобства и усовершенствования, но оставаясь по сути настоящим аналоговым синтезатором, выполненным на Circuits микросхемах.

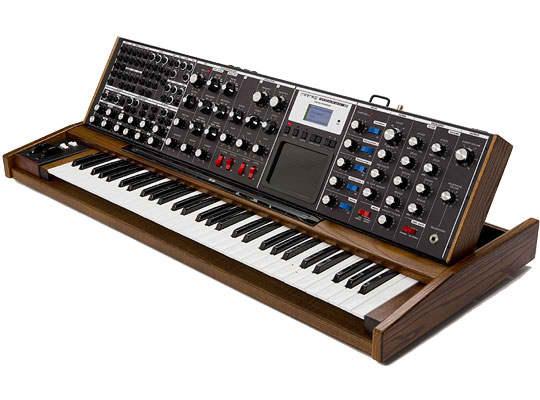

Размеры – это первое, на что вы обращаете внимание при знакомстве с Voyager XL. 42 дюйма в длину и 18 дюймов в ширину – такие габаритные размеры требуют специальной планировки интерьера небольшой музыкальной студии. Постаменту для синтезатора тоже нужно уделить должное внимание, поскольку новый Minimoog весит почти 23 кг. Заняв свое почетное место в студии, аппарат навсегда станет доминантой пространства, приковывая взгляды ярким внешним обликом и впечатляющими техническими возможностями.

Пятиоктавная 61-х клавишная клавиатура передает сигналы высоты тона, Gate, скорость нажатия (Velocity) и силу давления (Aftertouch). Поскольку, при наличии MIDI-интерфейса, Minimoog Voyager XL может использоваться в качестве полифонической MIDI-клавиатуры, пять октав - удобное дополнение.

Дополнительный LFO c циклом осциллятора в пятьдесят секунд, который придает звуку приятную тягучесть и глубину. Этот LFO синхронизируется с MIDI Clock, что является бесспорным преимуществом инструмента. Два аттенюатора с регулятором смещения отменяют потребность в съемных соединительных кабелях для формирования связки между выходами CV, вторым LFO и ленточным контроллером. Система позволяет запоминать необходимые патчи в процессе работы, и при необходимости получения другого сигнала через аттенюатор достаточно просто подключиться к другому источнику.

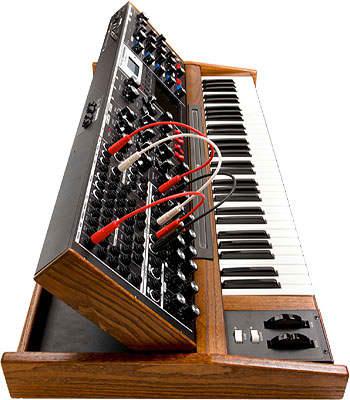

Что касается левой части рабочей панели, то на нее перенесены выходы обработок CV с дополнительными функциями модуляции CP-251 и расширения диапазона VX-351. В аналоговом синтезаторе все манипуляции осуществляются с помощью электрического напряжения, и это позволяет Вояджеру работать со звуком не только с помощью рукояток, но и с помощью кабелей на входе и выходе.

И последняя принципиальная особенность Voyager XL – это ленточный контроллер. 500-миллиметровая сенсорная лента, которая аккуратно встроена между клавиатурой и панелью управления, позволяет манипулировать входными данными на CV панели, а также Gate и CV, которые изменяют напряжение тогда и там, где вы прикладываете пальцы к ленте.

В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).

Исполнительская часть состоит из 61-клавишной динамической клавиатуры с послекасанием, колесами высоты тона и модуляции, сенсорной панели и множества входов для контроллеров/педалей. Имеется стереовыход и вход для внешнего источника сигнала, который можно микшировать со звуком осцилляторов и обработать фильтром. Minimoog Voyager XL оснащен панелью управления с изменяемым углом наклона, относительно исполнителя, и корпусом из натурального клёна. Питание напрямую от сети переменного тока 100-240В.

Дополнительный модуль:
(20) Выходы с управляемым напряжением
Высота тона клавиатуры Pitch (калибруется в пределах 1 октавы)
Чувствительность клавиатуры (Velocity)
Послекасание клавиатуры (Afterpressure)
Сенсор X
Сенсор Y
Сенсор A (area)
Колесо высоты тона
Колесо модуляции
MOD 1 (signal at MOD 1 input)
MOD 2 (signal at MOD 2 input)
LFO треугольной формы волны
LFO квадратной формы волны
Колесо модуляции Mod Buss выход
Pedal/On Mod Buss output
Фильтр Envelope
Volume envelope
Sample and Hold пошаговый
Sample and Hold сглаженный
Шум
ленточный контроллер CV Output (-5V to +5V)
(3) Выходы Gate
Gate клавиатуры
Gate сенсорной поверхности
Gate ленточного контроллера
(3) 4-way Mults (top jack is ring-powered)
(10) Входы с управляемым напряжением
Envelope Rate CV (-5V to +5V) Ring-Powered
OSC Pitch CV (adj. to 1V/Octave) (-5V to +5V) Ring-Powered
OSC Wave CV (all three osc. affected) ( 0V to +5V) Ring-Powered
FILTER Cutoff CV (-5V to +5V) Ring-Powered
VCA Volume CV ( 0V to +5V) Ring-Powered
VCA Pan CV (-2.5V to +2.5V) Ring-Powered
LFO Rate CV (-5V to +5V) Ring-Powered
MOD Mod1 CV ( 0V to +5V) Ring-Powered
MOD Mod2 CV ( 0V to +5V) Ring-Powered
S&H CV (-5V to +5V) Ring-Powered
(4) Входы Gate
ENV Release ON/OFF (0V OFF, +5V ON)
ENV Gate Input (0V OFF, +5V ON)
LFO Sync ON/OFF (0V OFF, +5V ON)
S&H Gate Input (0V OFF, +5V ON) No footswitch input
(2) Активные аттенюаторы
Активные аттенюаторы, идентичные VX-352 но со следующими отличиями:
CHANNEL 1 - выход LFO 2. Если ничего не подключено к входному разъему канала 1, выход канала 1 будет ослабленной версией LFO 2
CHANNEL 2 - выход ленточного контроллера. Если ничего не подключено к входному разъему канала 2, выход канала 2 будет ослабленной версии ленточного контроллера.
Педаль экспрессии может быть подключена ко входу аттенюатора
AMOUNT ручка усиления-1 (против часовой стрелки) до 1 (по часовой стрелке). Аттенюаторы могут создать инвертированные формы волны.
OFFSET контроль позволяет добавлять постоянного напряжения-5В до +5 В для входного сигнала.Выходной аттенюатор будет обрезан до примерно + /-10В.
Четыре входа микшера
Входы 1 и 2 можно ослабить с помощью ручки на передней панели
Входами 1 и 3 можно управлять с помощью Педали Экспрессии
Два выхода CV's (+) и (-)
В целом выход MIXER можно отрегулировать с помощью ручки MASTER
Процессор задержки LAG
значения времени RISE и FALL устанавливается от 1 миллисекунды до 1 секунды (среднее - 100 миллисекунд).
LFO 2
Второй низкочастотный LFO, синхронизированный по MIDI был добавлен к Voyager XL. Частотный диапазон 0.02Гц (50 секунд) до 20 Гц (0,05 секунды). Этот LFO расширяет возможности для медленных модуляций
Входы: LFO 2 может быть
Внутренняя синхронизация (регулировка ручкой RATE на передней панели)
MIDI синхронизация от внешнего источника MIDI clock
Управление с помощью внешнего CV или педали экспрессии (гнездо RATE CV на передней панели )

Микшерный модуль:
5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью
5 входов для объединения внешних источников звука до фильтрации.
5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов
5 входных переключателей для быстрого переключения отдельных звуковых сигналов
Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.
Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осцилляторов:
Три широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны
2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов
3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав
3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)
переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов
переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3
переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте
3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:
Режим Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.
Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.
Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот
CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )
регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы
регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения
регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши
переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:
Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.
генерирует два широкодиапазонных ADSR фильтра Муга
по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)
Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)
Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)
Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)
Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)
Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)
Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):
Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато. Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов
Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации
Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)
Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses
Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:
С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали
Выбор источников, направлений и форм сигналов для двух блоков модуляции
два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)
два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate
Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал
два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .
две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Модуль выходного каскада
Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости
Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников
Гнездо HEADPHONES: Предназначено для разъема 1/4" TRS (стандартные наушники) Модуль скольжения и подстройки
Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато
Ручкой FINE TUNE настраивается общий строй инструмента

Программные возможности
Сохранение и восстановление состояния передней панели:
За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти.
Всего может быть сохранено до 128 пэтчей.
Передача и прием клавиатурных данных по MIDI:
Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI. (номера нот — 53-96).
Инструмент воспринимает MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.
Элементы управления управляются по MIDI Control Change.
Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.
Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software
Элементы исполнительского управления:
61-х клавишная клавиатура передает сигналы высоты тона, Gate, скорость нажатия (Velocity) и силу давления (Aftertouch)
Колеса: Колесо высоты тона (Pitch bender) может изменять высоту тона в диапазоне +/- октава.
Колесо модуляции (Mod wheel) управляет глубиной колебаний LFO.
Переключателями GLIDE и RELEASE включаются/выключаются функции портаменто и фаза затухания огибающих.
Сенсорная панель позволяет управлять разными параметрами с помощью перемещения и нажатия пальца исполнителя на экране
Особенности панели MODE:
режим сравнения Compare
Quick Mode (Предустановленные настройки меняется при помощи кнопкок + / -)
просмотр параметров Parameter Display (просмотр параметров сохраненных настроек и текущее значение параметров)
а также вкл / выкл заданных установок Мастер и громкости наушников.
Коммутация:
Входы для педалей/аналоговых контроллеров:
Volume, Pan, Filter cutoff, Waveform, Pitch
MOD2- внешний источник модуляций
MOD1 - Вход для педали модуляции
Sample & Hold, Envelopes rate, LFO rate Accessory
Port - Порт для аксессуаров предназначен для посыла из инструмента сигналов CV и Gate. Порт выполнен на стандартном коннекторе DB-25 и задуман для подключения к CV расширению Moog VX-351
LFO SYNC - Сигнал от ножного переключателя или Gate сигнал поданный на этот вход, сбрасывает волну LFO к началу её цикла
Envelope Gate - поданный на этот вход Gate сигнал, запустит вновь огибающую.
Sample & Hold Gate - поданный на этот вход Gate сигнал, запустит вновь
Sample & Hold Release - Подключенный на этот вход ножной контроллер будет работать аналогично переключателю Release на клавиатурной панели.
Mixer Ext In - Вход для внешнего звукового сигнала инструментального или линейного уровня
Mix Out/Filter Audio In - Вывод фактически работает как разрыв (insert) между блоком микшера и блоком фильтров. При подключении 1/4" разъема TRS, звук с микшера выводится по одному сигнальному контакту и возвращается по другому, следуя после этого в блок фильтров.
Left/Mono, Right - линейные выходы Phono 1/4" (небалансные.). При отсутствии разъема в гнезде Right, стереосигнал суммируется и подается в Left/Mono
12V Lamp: BNC-коннектор для подключения лампочки 12В DC на гибком держателе типа "гусиная шея".

Спецификация:
Монофонический аналоговый сценический синтезатор
5-ти октавная клавиатура, 61 клавиша, с чувствительностью к скорости нажатия (Velocity) и силе давления (Aftertouch)
3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.
Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.
2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.
Аналоговый усилитель.
Колеса высоты тона (+/- 5 полутонов) и модуляции (от 0 до 100%)
Ленточный контроллер 500 мм имеет CV-выходы питча и гейта.
Сенсорный контроллер с X, Y, A. и Gate CV выходом
Петля эффектов (insert)
Низкочастотный генератор LFO. Формы волны: треугольная, квадратная, волна типа sample&hold и сглаженный sample&hold.
2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.
Питание напрямую от сети переменного тока 100-240В.
Габариты синтезатора: Д х Ш х В = 1 048 х 457 х 76 мм (при вертикально установленной передней панели, высота составляет: 305 мм).
Вес: 22,2 кг.

Клавиатура:
61 кл., динамическая с послекасанием
Макс. полифония: моно

Количество тембров:
3 аналоговых генератора с формами волн: треугольная, пилообразная, квадратная, импульсная (PWM), генератор шума, 2 фильтра муга: огибающей ADSR, стандарт Dual с возможностью самовозбуждения, дополнительный LFO, синхронизируемый с MIDI Clock   Эффекты: петля эффектов, 2 активных аттенюатора, процессор задержки lag

Устройства:
жк дисплей, сенсорная панель, ленточный контроллер

Интерфейс:
MIDI IN/OUT/THRU
