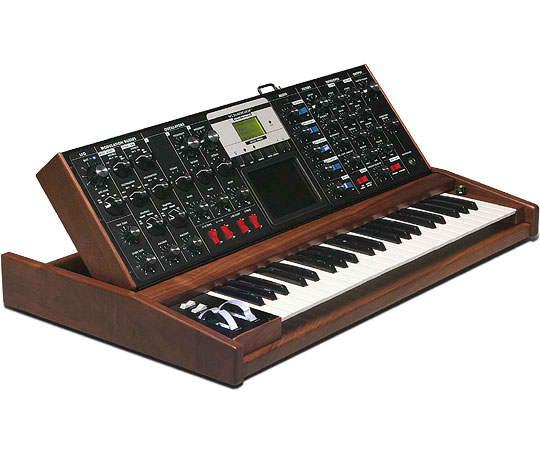

Moog Minimoog Voyager Performer Edition монофонический аналоговый синтезатор

Аналоговый синтезатор MOOG Minimoog Voyager Performer Edition. Он имеет всю звуковую мощь и функциональность традиционного синтезатора Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы. Кроме того, Minimoog Voyager имеет много новых особенностей, например, сенсорный дисплей, MIDI-интерфейс, обширные средства редактирования патчей, лампочку-подсветку и множество новых интересных объектов панели управления. Теперь, Voyager Performer Edition имеет обновленные программные и аппаратные средства, которые дают исполнителю 7 банков из 128 пресетов и следующие возможности:

Внешняя ручка микшера (справа от дисплея) выполняет двойную функцию, которая позволяет быстро изменять пресеты.

MIDI улучшения:
Позволяет отправлять сообщения в 7, или 14-битном разрешении от колеса модуляции Mod Wheel
По желанию уменьшает количество MIDI данных, передаваемых от сенсорной поверхностью.
(Эти изменения позволяют Voyager работать лучше со старым MIDI-оборудованием.)Добавлены функции восстановления изначальных настроек, возможность использовать до 16 синтезаторов в полифоническом режиме, некоторые другие функции.
В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).Исполнительская часть состоит из 44-клавишной динамической клавиатуры с послекасанием, колесами высоты тона и модуляции, сенсорной панели и множества входов для контроллеров/педалей. Имеется стереовыход и вход для внешнего источника сигнала, который можно микшировать со звуком осцилляторов и обработать фильтром. Minimoog Voyager оснащен панелью управления с изменяемым углом наклона, относительно исполнителя, и корпусом из натурального дуба. Питание напрямую от сети переменного тока 100-240В.

Микшерный модуль:
5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью
5 входов для объединения внешних источников звука до фильтрации.
5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов
5 входных переключателей для быстрого переключения отдельных звуковых сигналов
Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.
Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осциляторов:
Три широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны
2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов
3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав
3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)
переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов
переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3
переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте
3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:
Режим Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.
Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.
Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот
CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )
регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы
регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения
регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши
переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:
Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.
генерирует два широкодиапазонных ADSR фильтра Муга
по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)
Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)
Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)
Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)
Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)
Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)
Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):
Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато. Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов
Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации
Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)
Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses
Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:
С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали
Выбор источников, направлений и форм сигналов для двух блоков модуляции
два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)
два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate
Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал
два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .
две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Модуль выходного каскада
Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости
Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников
Гнездо HEADPHONES: Предназначено для разъема 1/4" TRS (стандартные наушники) Модуль скольжения и подстройки
Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато
Ручкой FINE TUNE настраивается общий строй инструмента

Программные возможности
Сохранение и восстановление состояния передней панели:
За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти.
Всего может быть сохранено до 128 пэтчей.
Передача и прием клавиатурных данных по MIDI:
Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI. (номера нот — 53-96).
Инструмент воспринимает MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.
Элементы управления управляются по MIDI Control Change.
Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.
Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software

Элементы исполнительского управления:
44-х клавишная клавиатура передает сигналы высоты тона, Gate, скорость нажатия (Velocity) и силу давления (Aftertouch) Колеса: Колесо высоты тона (Pitch bender) может изменять высоту тона в диапазоне +/- октава.
Колесо модуляции (Mod wheel) управляет глубиной колебаний LFO.
Переключателями GLIDE и RELEASE включаются/выключаются функции портаменто и фаза затухания огибающих.
Сенсорная панель позволяет управлять разными параметрами с помощью перемещения и нажатия пальца исполнителя на экране

Особенности панели MODE:
режим сравнения Compare
Quick Mode (Предустановленные настройки меняется при помощи кнопкок + / -)
просмотр параметров Parameter Display (просмотр параметров сохраненных настроек и текущее значение параметров)
а также вкл / выкл заданных установок Мастер и громкости наушников.

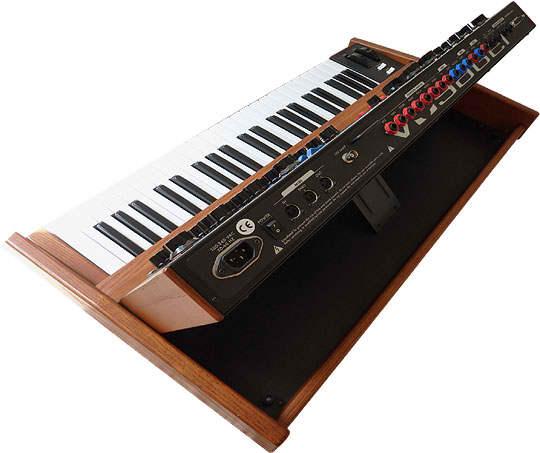

Коммутация:
Входы для педалей/аналоговых контроллеров:
Volume, Pan, Filter cutoff, Waveform, Pitch
MOD2- внешний источник модуляций
MOD1 - Вход для педали модуляции
Sample & Hold, Envelopes rate, LFO rate Accessory
Port - Порт для аксессуаров предназначен для посыла из инструмента сигналов CV и Gate. Порт выполнен на стандартном коннекторе DB-25 и задуман для подключения к CV расширению Moog VX-351
LFO SYNC - Сигнал от ножного переключателя или Gate сигнал поданный на этот вход, сбрасывает волну LFO к началу её цикла
Envelope Gate - поданный на этот вход Gate сигнал, запустит вновь огибающую.
Sample & Hold Gate - поданный на этот вход Gate сигнал, запустит вновь
Sample & Hold Release - Подключенный на этот вход ножной контроллер будет работать аналогично переключателю Release на клавиатурной панели.
Mixer Ext In - Вход для внешнего звукового сигнала инструментального или линейного уровня
Mix Out/Filter Audio In - Вывод фактически работает как разрыв (insert) между блоком микшера и блоком фильтров. При подключении 1/4" разъема TRS, звук с микшера выводится по одному сигнальному контакту и возвращается по другому, следуя после этого в блок фильтров.
Left/Mono, Right - линейные выходы Phono 1/4" (небалансные.). При отсутствии разъема в гнезде Right, стереосигнал суммируется и подается в Left/Mono

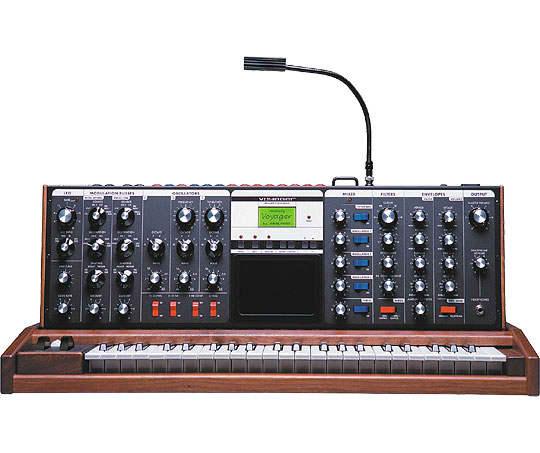

12V Lamp: BNC-коннектор для подключения лампочки 12В DC на гибком держателе типа "гусиная шея".

Спецификация:
Монофонический аналоговый сценический синтезатор
3-х октавная клавиатура (44 клавиши А) с чувствительностью к скорости нажатия (Velocity) и силе давления (Aftertouch)
3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.
Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.
2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.
Аналоговый усилитель.
Колеса высоты тона (+/- 5 полутонов) и модуляции (от 0 до 100%)
Низкочастотный генератор. Формы волны: треугольная, квадратная, волна типа sample&hold и сглаженный sample&hold.
2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.
Питание напрямую от сети переменного тока 100-240В.
Габариты синтезатора: Д х Ш х В = 775 х 457 х 76 мм (при вертикально установленной передней панели, высота составляет: 305 мм).
Вес: 18,2 кг.

Коммутация:
Стерео аудиовыход: 1/4
Стерео аудиовход: 1/4
Стерео выход External
Выход на наушники: 1/4 TRS на передней панели
MIDI In/Out/Thru
Выход микшера/вход фильтра: 1/4
Входы CV/Gate: 14 входов, 2 выхода.
Порт DB25 для подключения VX-351 CV Expander.
Маша Жиль специально для музыкального отдела Alltime.ru

Клавиатура:
44 кл., динамическая с послекасанием
Макс. полифония: моно

Количество тембров:
3 аналоговых генератора с формами волн: треугольная, пилообразная, квадратная, импульсная (PWM), генератор шума, 2 фильтра муга: огибающей ADSR, стандарт Dual с возможностью самовозбуждения

Устройства:
жк дисплей, сенсорная панель

Интерфейс:
MIDI IN/OUT/THRU
