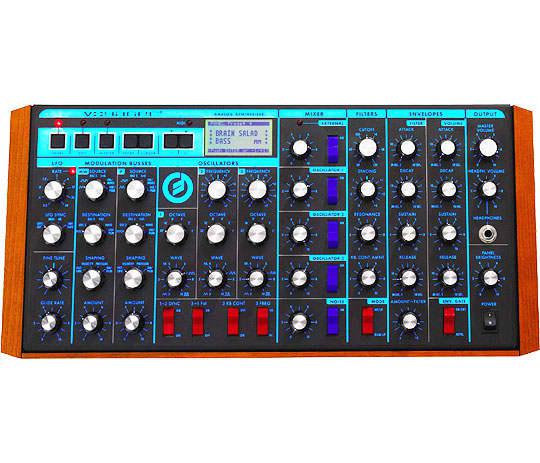

Moog Minimoog Voyager Rack Mount Edition монофонический аналоговый синтезатор

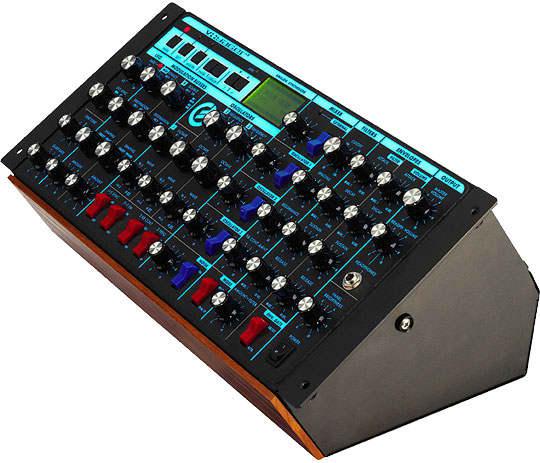

Аналоговый синтезатор MOOG Minimoog Voyager Rack Mount Edition, рэковый вариант стандартного размера 19" высотой в пять юнитов, предназначен для использования в стойке или как настольный вариант. Он имеет все функции синтеза легендарного Minimoog Model D, производимого компанией Moog Music Inc. с 1970 по 1982 годы. Кроме того, Voyager Rack Mount Edition имеет ряд особенностей, например, подсветку панели с регулятором яркости, переключаемый режим вывода: ползунок на задней панели, выбирает-2dBm несбаланс. плавающие выходы, или +4 дБм, 600 Ом электронно-баланс. выходы для профессиональных приложений, а так же новый Accessory Port для входов CV/Gate.Minimoog Voyager Rack Mount Edition полностью управляется посредcтвом MIDI. Все настройки на передней панели передаются и принимаются в виде MIDI-сообщений.
Обновлены программные и аппаратные средства дают исполнителю 7 банков из 128 пресетов и следующие возможности:
Внешняя ручка микшера (справа от дисплея) выполняет двойную функцию, которая позволяет быстро изменять пресеты.

MIDI улучшения:
Позволяет отправлять сообщения в 7, или 14-битном разрешении от колеса модуляции Mod Wheel
По желанию уменьшает количество MIDI данных, передаваемых от сенсорной поверхностью.
(Эти изменения позволяют Voyager работать лучше со старым MIDI-оборудованием.)
Добавлены функции восстановления изначальных настроек, возможность использовать до 16 синтезаторов в полифоническом режиме, некоторые другие функции.

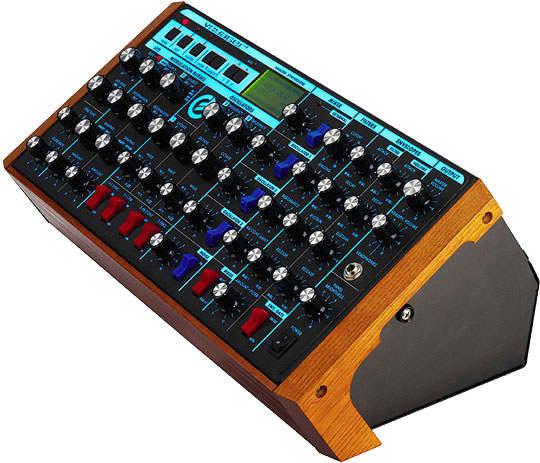

При использовании в качестве настольного блока, есть возможность приобрести дополнительные деревянные панели, закрывающие монтажные крепления, так называемые "уши", это создаст необходимый антураж оригинальных винтажных минимугов.
В сигнале совмещается звук, генерируемый 3-мя широкодиапазонными осцилляторами высокой стабильности, управляемыми напряжением (VCO), одним генератором шума и сигнал от внешнего источника. Звук модулируется двумя генераторами огибающих (ADSR) и одним многоволновым генератором низкой частоты (LFO).

Микшерный модуль:
5-канальный Микшер, смешивающий аудио источники для дальнейшей обработки фильтрами. Расположенными слева ручками настраивается уровень соответствующего канала Расположенными справа переключателями соответствующий канал выключается полностью
5 входов для объединения внешних источников звука до фильтрации.
5 регуляторов позволяющих настраивать относительные уровни осциллятора, шума и внешних входных аудио сигналов
5 входных переключателей для быстрого переключения отдельных звуковых сигналов
Внешний индикатор уровня позволяет игроку установить надлежащий внешний уровня звукового сигнала.
Канал EXTERNAL относится к внешнему звуковому источнику

Модуль осциляторов:
Три широкополосных стабильных VCO (Voltage Controlled Oscillators) с переменной формой волны
2 регулятора частот: изменяются частоты осциллятора № 2 и № 3 по отношению к осциллятору № 1 в диапазоне + / -7 полутонов
3 селектора выбора октавы [OCTAVE]: общий диапазон - 6 октав
3 селектора WAVE плавно настраивают форму волны каждого из осцилляторов в порядке: Треугольная — Пилообразная — Прямоугольная :(широкая) — Прямоугольная (узкая)
переключатель 1-2 SYNC: синхронизация волновых форм генератора № 2 с частотой осциллятора № 1 для резких тембровых эффектов
переключатель 3-1 FM обеспечивает линейную частотную модуляцию генератора № 1 от генератора № 3
переключатель 3 KB CONT отключает генератор № 3 от контроля со стороны клавиатуры, что позволяет ему работать автономно на одной частоте
3 FREQ переключатель снижает частоту генератора № 3 до суб-звукового диапазона, что позволяет ему работать как низкочастотному аудио- или осциллятору модуляций.

Модуль фильтров:
Режим Dual Dual Lowpass и Highpass-Lowpass включает в себя двойные фильтры верхних и нижних частот.
Двойной Lowpass режим состоит из двух параллельных НЧ-резонансных фильтров Муга , по одному на выходной канал.
Highpass-Lowpass режим состоит из фильтров Муга как пропускающий фильтр низких частот последовательно с пропускающим фильтром высоких частот
CUTOFF - контроль вырезания заданных частот обоих фильтров на всем звуковом диапазоне (настраивается исходная частота среза обоих фильтров )
регулятор SPACING устанавливает разницу в частоте между фильтрами в диапазоне, более + / -3 октавы
регулятор RESONANCE устанавливает уровень резонанса обоих фильтров, от нуля (чистый отклик) до пика самовозбуждения
регулятор KB CONT AMOUNT устанавливает уровень слежения за клавиатурой, то есть зависимости частоты среза фильтров от высоты нажатой клавиши
переключатель Lowpass/Highpass-Lowpass позволяет выбрать между двойным фильтром НЧ или последовательными ВЧ-НЧ фильтрами

Модуль огибающих:
Модуль огибающих генерирует две широкодиапазонных ADSR (Атака, спад, удержание, затухание) огибающих. Огибающая фильтра формирует изменение характеристик фильтров во время звучания ноты, огибающая усилителя формирует изменение уровня громкости осцилляторов.
генерирует два широкодиапазонных ADSR фильтра Муга
по 2 регулятора ATTACK, DECAY, Sustain, Release (по одному для фильтра и усилителя)
Ручками ATTACK настраивается время атаки (Фаза сразу после нажатия клавиши, во время которой уровень звука/частота среза поднимается от нулевого/текущего до максимального значения)
Ручками DECAY настраивается время спада (Фаза, следующая после атаки, во время которой уровень звука/частота среза опускается от максимального до установленного уровнем Sustain)
Ручками SUSTAIN настраивается уровень удержания (Фаза, следующая после спада, продолжающаяся вплоть до отпускания клавиши, во время которой уровень звука/частота среза остается неизменным)
Ручками RELEASE настраивается время затухания (Фаза начинающаяся после отпускания клавиши, во время которой уровень звука/частота среза опускается до минимального значения)
Ручкой AMOUNT TO FILTER устанавливается степень влияния огибающей на фильтр в диапазоне от Full negative (обратного формирования) до Full positive (прямого формирования)
Переключатель ENVELOPE GATE определяет будут ли огибающие управляться с клавиатуры или с внешнего источника

Модуль LFO (Low Frequency Oscillator):
Низкочастотный осциллятор генерирует волну, модулирующую сигнал, чем достигаются различные эффекты вибрато. Низкочастотный генератор генерирует треугольные, квадратные, Sample & Hold, сглаженные Sample & Hold формы волн, для использования в качестве модулирующих сигналов
Переключателем SYNC выбирается источник синхронизации: клавиатура, внешний генератор огибающей, внешний Gate источник, отсутствие всякой синхронизации
Регулятор RATE позволяет настроить LFO в диапазоне 0,2 Гц (один цикл каждые пять секунд) до 50 Гц (в пятьдесят раз секунду)
Селектор WAVE LFO выбирает формы волн: треугольник, квадрат или Sample& Hold (ступенчатый или сглаженный) для использования с Mod Busses
Светодиодный индикатор RATE обеспечивает визуальную информацию о скорости LFO.

Модуль Modulation Busses:
С данной панели устанавливаются такие параметры, как: Исходный блок, блок назначения и формирующие сигналы для колеса модуляции и шины внешней педали
Выбор источников, направлений и форм сигналов для двух блоков модуляции
два селектора (SOURCE) выбирает источник модуляции: LFO, генератор 1, генератор 2, генератор 3 , шум или внешний вход модуляции (mod 2)
два селектора (DESTINATION) выбирают блок, на который будет посылаться модуляция: питч, генератор 2, 3, обрезной фильтр, генератор волновых форм, или LFO Rate
Переключателями SHAPING выбирается послекасание клавиатуры, огибающая фильтра или сила нажатия, как формирующий сигнал
два селектора (CONTROLLER) назначают в качестве основного контроллера: колесо модуляции, регуляторы Mod1, чувствительность, силу нажатия, регуляторы модуля огибающих .
две ручки AMOUNT устанавливают общую глубину модуляции для своего блока Modulation Busses.

Модуль выходного каскада
Ручкой MASTER VOLUME устанавливается общий выходной уровень громкости
Ручкой HEADPHONE VOLUME устанавливается уровень громкости выхода для наушников
Гнездо HEADPHONES: Предназначено для разъема 1/4" TRS (стандартные наушники) Модуль скольжения и подстройки
Ручкой GLIDE меняется скорость скольжения тона (портаменто) от ранее нажатой ноты до позднее нажатой при игре легато
Ручкой FINE TUNE настраивается общий строй инструмента

Программные возможности
Сохранение и восстановление состояния передней панели:
За исключением точной подстройки, состояние всех органов управления может быть сохранено в энергонезависимой памяти.
Всего может быть сохранено 7 банков из 128 пресетов.
Передача и прием клавиатурных данных по MIDI:
Полифонические сообщения канала: Note-On и Note-Off с Velocity могут быть переданы по MIDI.
Инструмент воспринимает MIDI сообщения Note-On и Note-Off (Динамика 0-127) монофонически с устанавливаемым пользователем приоритетом ноты.
Элементы управления управляются по MIDI Control Change.
Загрузка и дамп банков тембров по MIDI: Банки пэтчей, а также, единичные программы, могут быть переданы и приняты по MIDI SysEx.
Обновление операционной системы по MIDI: ОС инструмента может быть обновлена с MIDI SysEx файлы (*.syx), которые всегда можно на официальном веб сайте Moog Music Inc. в разделе Support Docs and Software

Особенности панели MODE:
режим сравнения Compare
Quick Mode (Предустановленные настройки меняется при помощи кнопкок + / -)
просмотр параметров Parameter Display (просмотр параметров сохраненных настроек и текущее значение параметров)
а также вкл / выкл заданных установок Мастер и громкости наушников.

Коммутация:
Разъемы на задней панели AUDIO OUT RIGHT AND LEFT (MONO)
Переключатель позволяет выбрать-2dBm несбаланс. плавающие выходы, или +4 дБм, 600 Ом симметричные выходы.
MIXER EXT IN
Любой источник иструментального, линейного или аудио сигнала комбинируется с осцилятором и генератором шума до фильтрации.
MIX OUT / FILTER AUDIO IN
разъем TRS, который можно использовать для вставки эффекта между выходом с микшера и вводом Фильтра с помощью стандартного кабеля.
ACCESSORY PORTS
ВХОДЫ стандартные разъемы DB-25 male
Control Voltages:
Громкость
PAN
Обрезной фильтр
Волновой генератор
Генератор PITCH
MOD2 (Внешний источник MOD)
Mod1 (Управляющая педаль/ глубина эффекта модуля MOD BUS)
Вход Sample and Hold
ENVELOPES RATE
LFO RATE
T.S. X
T.S. У
T.S. A
GATE:
LFO SYNC
ENVELOPES GATE
SAMPLE AND HOLD GATE
RELEASE
T.S. GATE
ВЫХОДЫ стандартный DB-25 female (VX-351 CV Expander может быть подключен к этому порту для вывода этих сигналов на его гнезда 1/4")
Клавиатура GATE
Клавиатура CV
Keyboard pressure CV
Keyboard velocity CV
X, Y, Z и CV выходов на основе T.S. входов
MOD 1 и MOD2
MOD и PITCH колеса
Выходы MOD BUS
Фильтр и громкость ENVELOPES
LFO треугольных и квадратных форм волны
Выход ступенчатых и сглаженных Sample and Hold
Шум
MIDI IN, THRU, OUT
разъем питания: 100-240 В. Универсальный источник питания позволяет Minimoog Voyager быть подключены в любой точке мира без адаптеров.

Спецификация:
Монофонический аналоговый сценический синтезатор
3 аналоговых генератора на голос, плюс генератор шума. Формы волны: треугольная, пилообразная, квадратная, импульсная с изменяемой шириной (PWM). Форма волны плавно сменяет одна другую. Для всех генераторов независимо изменяется настройка октавы, для второго и третьего генератора так же возможна настройка +/- 7 полутона относительно первого. Возможна жесткая синхронизация генераторов, частотная модуляция.
Классический фильтр Moog 24dB/oct с возможностью самовозбуждения. Возможна работа в параллельном режиме (2 НЧ фильтра), либо в последовательном режиме (НЧ+ВЧ), что позволяет получить полосовой фильтр.
2 генератора огибающих типа ADSR . По одному генератору для фильтра и усилителя.
Аналоговый усилитель.
Низкочастотный генератор LFO Формы волны: треугольная, квадратная, волна типа sample&hold и “сглаженная” sample&hold.
2 матрицы модуляции, 6х6. В качестве дополнительных источников контроля глубины модуляции: колесо modulation, velocity, pressure, генераторы огибающей.
Питание напрямую от сети переменного тока 100-240В.
Габариты: 483 x 184 x 222 мм, монтируется в стойку стандартного размера 19", высота 5U
Вес: 6.8 кг.

Количество тембров:
3 аналоговых генератора с формами волн: треугольная, пилообразная, квадратная, импульсная (PWM), генератор шума, 2 фильтра муга: огибающей ADSR, стандарт Dual с возможностью самовозбуждения

Устройства:
жк дисплей

Интерфейс:
MIDI IN/OUT/THRU
